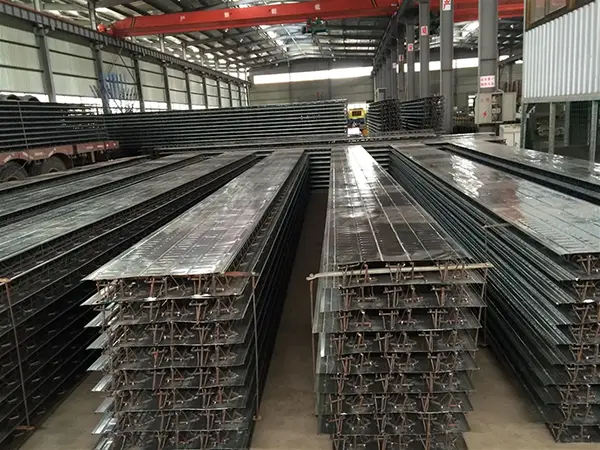

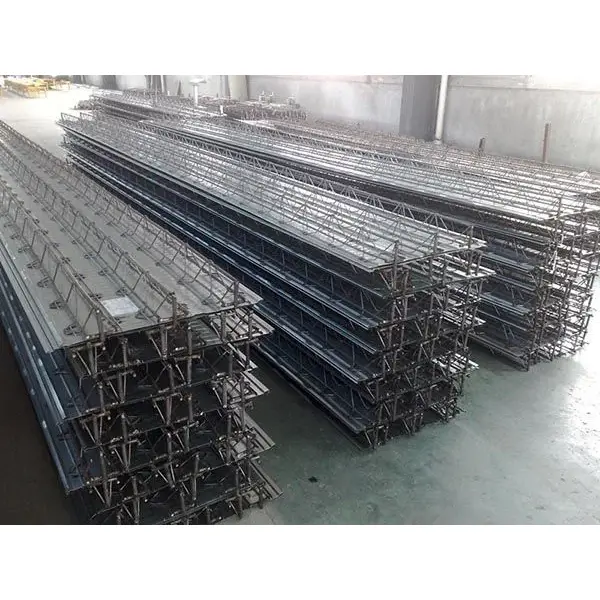

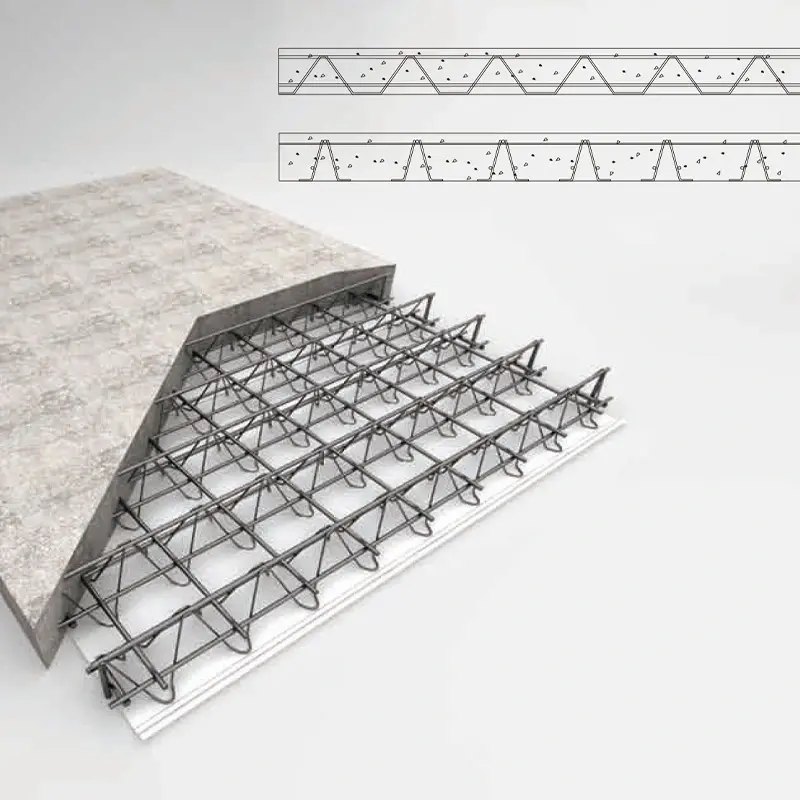

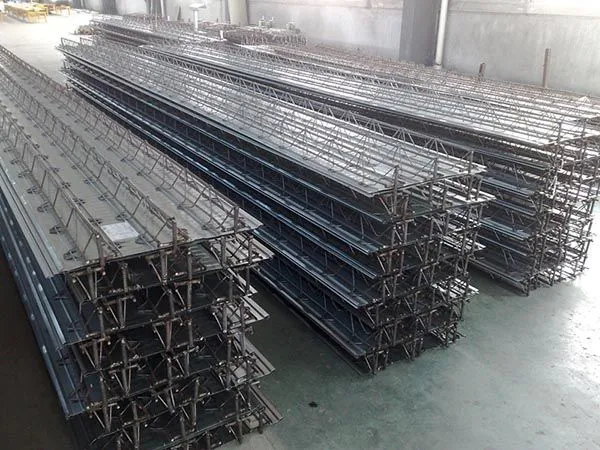

Rebar truss floor decking minangka panel bantalan beban komposit sing dibentuk kanthi nggabungake truss rebar baja kanthi piring ngisor ing jalur produksi otomatis. Truss dhewe kasusun saka bar penghubung ndhuwur, bar penghubung ngisor, lan bar web digabung liwat resistance titik welding, nggawe struktur segitiga stabil. Truss iki banjur dilas menyang piring ngisor, biasane lembaran baja galvanis 0,5 mm utawa papan serat semen.
Bahan Bangunan SENBOnyedhiyakake produk iki minangka bagéan saka sawetara lantai struktur baja. Decking kasebut minangka bekisting permanen sajrone konstruksi lan banjur nyumbang kanggo kinerja struktural slab beton.
Bar kord ndhuwur lan ngisor biasane digawe saka baja HRB400 utawa CRB550, dene bar web biasane nggunakake baja HPB300, HRB400, utawa CPB550. Bar dhukungan vertikal lan horisontal umume HPB300 utawa HRB400.
Nalika lembaran baja galvanis digunakake minangka bekisting ngisor, kekandelane 0,5 mm, kekuatan ngasilake paling sethithik 250 N / mm², lan bobot lapisan galvanis kaping pindho paling sethithik 120 g / m². Lembar ngisor ana rong jembar: Tipe A (600 mm) lan Tipe B (576 mm).
Dhuwur truss baja sawetara saka 50 mm kanggo 340 mm, cocog karo kekandelan slab saka 80 mm kanggo 370 mm. Dhiameter kord ndhuwur lan ngisor yaiku 6-12 mm, lan diameter bar web 4-8 mm. Ana sawetara seri produk, kayata TD1–TD7 lan HB1–HB8, kanthi model TD3-90 sing umum digunakake.
Produk diklasifikasikake miturut jinis bekisting ngisor. Jinis tradisional nggunakake lembaran baja galvanis, dene jinis permanen (ora bisa dicopot) nggunakake beton agregat utawa papan serat semen. Miturut atlase standar nasional 23CG56-1 lan 23CG56-2, produk bekisting ngisor permanen ngilangi kebutuhan kanggo ngilangi bekisting ing situs, nyedhiyakake lapisan ngisor sing alus, lan cocok kanggo lingkungan sing lembab utawa resik uga bangunan tanpa langit-langit sing digantung.
Proyèk super-dhuwur sing saiki lagi dibangun kanthi jembar total 218.000 m². Menara A munggah 39 lantai (176,1 m) lan Menara B nganti 51 lantai (212,4 m). Proyek iki nggunakake 140.800 m² sistem dek truss lan 16.100 m² bekisting pinggir. Ketebalan slab kisaran saka 110 mm kanggo 150 mm, lan trusses digawe nggunakake welding titik resistance frekuensi dhuwur.
Dibandhingake karo slab cast-in-place tradisional, metode iki ngilangi instalasi bekisting, mbusak bekisting, lan ikatan rebar manual. Kualitas konstruksi tetep stabil lan dipercaya ing saindhenging.
Pusat Pameran Taman Sains lan Teknologi Zhongguancun AI minangka proyek percontohan "bangunan nol karbon" ing Beijing. Struktur rangka baja papat lantai iki dirancang kanggo Intensitas Seismik 8. Iki nduweni rentang maksimal 3,5 m lan dawa cantilever maksimal 8,25 m.
Decking lantai tipe TD3-90 digunakake, kanthi dhuwur truss 90 mm lan kekandelan slab total 120 mm. Rentang maksimal sing ora didhukung sajrone konstruksi yaiku 3,0 m. Ing zona cantilever 8,25 m, kiriman vertikal dobel sauntara dipasang ing tengah-tengah kanggo ngindhuksi camber munggah 1,5‰, njamin keamanan struktural.
Tulangan kasebut dilebokake ing beton, menehi tahan geni sing padha karo slab cast-in-place tradisional. Tes nuduhake yen slab kandel 100 mm (cocog karo truss baja dhuwur 70 mm) entuk rating tahan geni 1,68 jam. Lembaran baja galvanis ora mbutuhake perlindungan geni tambahan.
Dibandhingake karo papan komposit sing nggunakake decking baja profil, decking lantai truss baja nawakake resistensi karat sing luwih apik. Wiwit sheet baja galvanis ora kontribusi kanggo beban struktural ing phase layanan, teyeng ora bisa kompromi integritas struktural.
Produksi pabrik njamin jarak tulangan seragam lan ketebalan tutup beton sing konsisten. Karya naleni rebar ing situs dikurangi 60%-70%. Kanggo proyek ruang paling ngisor Xiqing Houtai Plot G ing Tianjin, nggunakake teknologi iki nyepetake wektu pambangunan kira-kira 10 dina lan ngirit biaya total 1,972 yuta RMB. Biaya komprehensif saben meter persegi luwih saka 20% luwih murah tinimbang papan komposit tradisional.
Paramèter ing ngisor iki adhedhasar standar industri JG / T 368-2012 lan atlas standar nasional. Kustomisasi kasedhiya.
| Indikator Kinerja | Parameter/Spesifikasi | Standar / Cathetan |
|---|---|---|
| Standar Eksekutif | JG/T 368-2012 "Decking Lantai Rangka Baja" | Standar industri saiki |
| Basis Desain | 22G522-1, 23CG56-1/2 | Atlas standar nasional |
| Bahan Rangka Rangka | Kord ndhuwur / ngisor: HRB400 / CRB550; Anggota web: HPB300/HRB400 | |
| Dhuwur Trus | 50–340 mm | Cocog karo kekandelan slab 80-370 mm |
| Diameter Chord Ndhuwur / Ngisor | 6–12 mm | |
| Diameter Anggota Web | 4–8 mm | |
| Ketebalan Plate ngisor | Lembaran baja galvanis: 0,5 mm; Beton agregat halus: 18–25 mm; Papan serat semen: 12-20 mm | |
| Lapisan Galvanis | ≥120 g/m² | Kaping pindho |
| Jembar Panel | Tipe A: 600 mm; Tipe B: 576 mm; Tipe C (bekisting permanen): 1200 mm | |
| Panel Length | 1,0–12,0 m (Maks. nganti 7,2 m) | |
| Kapasitas Geser Las | Node: saben Tabel 7; Dhukungan kanggo kord ngisor: ≥6 kN; Dhukungan kanggo kord ndhuwur: ≥13 kN |
1. Pabrik Prefabrikasi Njamin Konsistensi.Truss dibentuk liwat welding titik resistance otomatis, sing njaga jarak tetulang seragam lan dimensi sing tepat. Iki nyuda ikatan rebar ing situs kanthi 60% -70% lan ndadékaké kualitas konstruksi sing luwih konsisten.
2. Kaku loro-arah Comparable kanggo Cast-in-Place Slabs.Sistem kasebut bisa didesain minangka papan rong arah, menehi kekakuan sing padha karo slab beton bertulang cast-in-place kanthi tulangan rong arah. Kinerja seismik umume luwih apik tinimbang slab komposit baja profil.
3. Fire lan Corrosion Resistance Tanpa Coatings ekstra.Amarga tulangan kasebut dilebokake ing beton, slab 100 mm entuk rating geni 1,68 jam tanpa tahan geni. Lembaran galvanis mung minangka bekisting, saéngga karat ora mengaruhi safety struktural.
4. Gamelan Soffit lan suda slab kekandelan.Sisih ngisor rata. Dibandhingake decking baja profil standar, kekandelan slab total bisa suda dening 30-50 mm nalika ngramut langit langit langit padha dhuwur, kang mbantu ngisor saka lantai-kanggo-lantai dhuwur.
5. Biaya lan Jadwal Keuntungan.Formwork diilangi, shoring diminimalisir, lan konstruksi simultan multi-crita bisa ditindakake. Lembar ngisor entuk 96% pemanfaatan area permukaan kanthi ketebalan baja mung 0,5 mm, nyuda konsumsi bahan.
Kanggo desain slab rong arah:Decking truss rebar bisa dirancang minangka slab rong arah kanthi nambahake tulangan tambahan ing arah transversal. Konfirmasi karo insinyur struktural yen tata letak panel lan kahanan dhukungan cocog karo asumsi desain.
Kanggo aplikasi bekisting ngisor permanen:Pilih beton agregat alus utawa papan serat-semen nalika underside Gamelan dibutuhake tanpa langit-langit dilereni soko tugas. Priksa manawa lingkungan cocok kanggo bahan bekisting ngisor sing dipilih.
Kanggo cantilevers dawa:Dhukungan sauntara bisa uga dibutuhake, kaya sing dituduhake ing proyek Zhongguancun ing ngendi kiriman pindho digunakake kanggo ngindhuksi camber munggah. Etung syarat defleksi lan camber adhedhasar dawa cantilever lan beban konstruksi.
Sajrone instalasi:Mesthekake kualitas welding ing kabeh simpul lan ndhukung. Tindakake jarak las lan tekanan elektroda sing ditemtokake. Kanggo lembaran galvanis, aja nganti panas banget sing bisa ngrusak lapisan kasebut. Nglindhungi panel saka Kelembapan yen disimpen ing situs kanggo dangu.
1.Sistem lantai lan atap kanggo struktur baja dhuwur lan dhuwur.
2.Struktur lantai long-span lan kantilever gedhe.
3.Platform lan lantai operasi ing pabrik industri lan gudang logistik.
4.Bangunan sing mbutuhake tahan kelembapan, tahan karat, utawa lingkungan kamar sing resik, ing ngendi formwork ngisor permanen dianjurake.
Slab komposit sheet baja profil gumantung ing dek baja minangka loro formwork lan tulangan tensile. Decking truss rebar nggunakake truss baja kapisah kanggo tulangan struktural, supaya sheet ngisor mung serves minangka formwork. Iki tegese sheet ngisor bisa luwih tipis (0,5 mm) lan karat ora mengaruhi kapasitas struktural. Sisih ngisor slab uga luwih rata.
Formwork ngisor permanen (beton agregat apik utawa papan serat-semen) ngilangi kebutuhan kanggo ngilangi bekisting sawise perawatan beton. Nyedhiyakake sisih ngisor sing alus lan resik sing bisa ditinggalake tanpa langit-langit sing digantung. Iki utamané migunani ing aplikasi lembab, resik, utawa arsitektur.
ya wis. Kanthi nambahake tulangan transversal lan ngrancang panel ndhukung, sistem bisa entuk prilaku slab loro-lorone padha karo slab cast-in-place. Desain kudu nyathet dimensi panel lan orientasi truss.
Keperluan dhukungan gumantung saka dhuwur truss, kekandelan slab, lan span. Kanggo jembar khas nganti udakara 3 m, ora ana dhukungan sementara sing dibutuhake. Kanggo span luwih dawa utawa cantilevers, kiriman utawa peraga sementara digunakake. Tabel span pabrikan lan petungan insinyur struktur kudu nemtokake susunan sing tepat.
Standar industri utama yaiku JG / T 368-2012 "Steel Truss Floor Decking." Referensi desain kalebu atlas standar nasional 22G522-1 lan 23CG56-1/2. Pengujian material lan las tindakake syarat ing dokumen kasebut.
