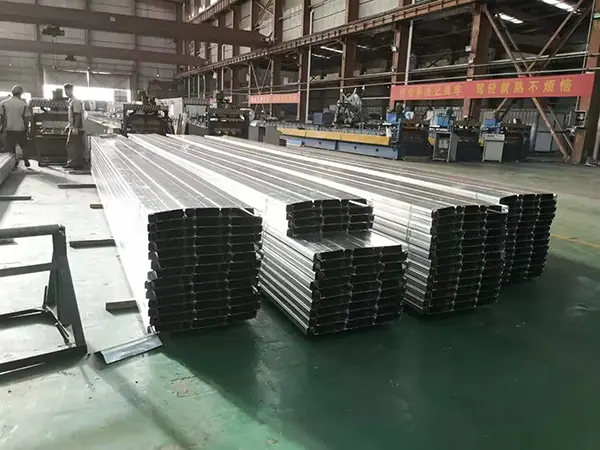

Decking baja profil tertutup (uga dikenal minangka lembaran baja profil tertutup) yaiku panel konstruksi bergelombang sing dibentuk ing suhu kamar saka gulungan baja galvanis panas kanthi nggunakake garis pembentuk kadhemen multi-roller sing terus-terusan. Bentenane utama saka decking mbukak-profil yaiku bagian ngisor alur iga wis disegel kanthi lengkap, nggawe rongga kothong utawa trapezoid sing ditutup.
Bahan Bangunan SENBOnyedhiyakake decking baja profil tertutup minangka bagéan saka sawetara sistem lantai gabungan. Panel iki akeh digunakake ing bangunan baja-dipigura ngendi resistance geni, soffit flat, lan construction efisien syarat tombol.

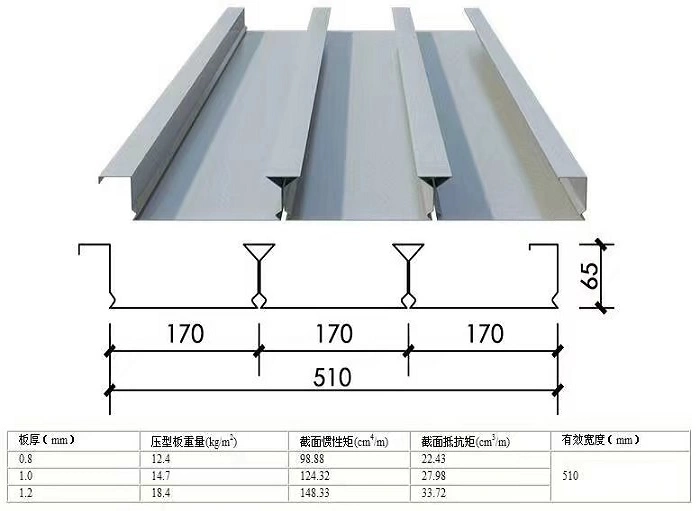

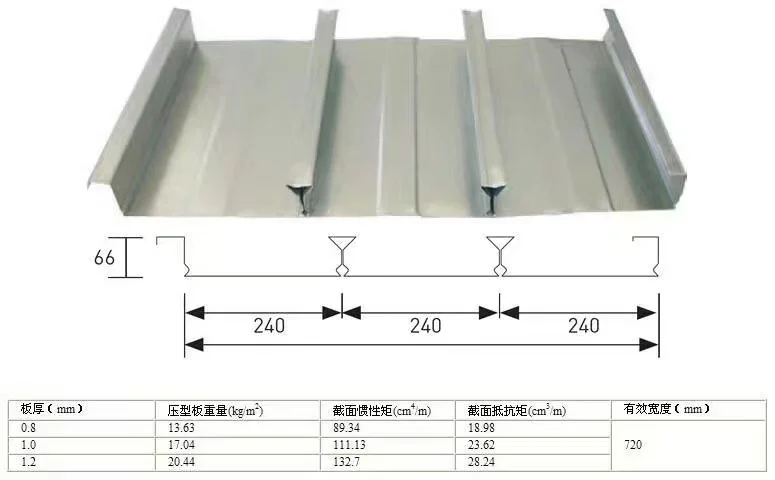

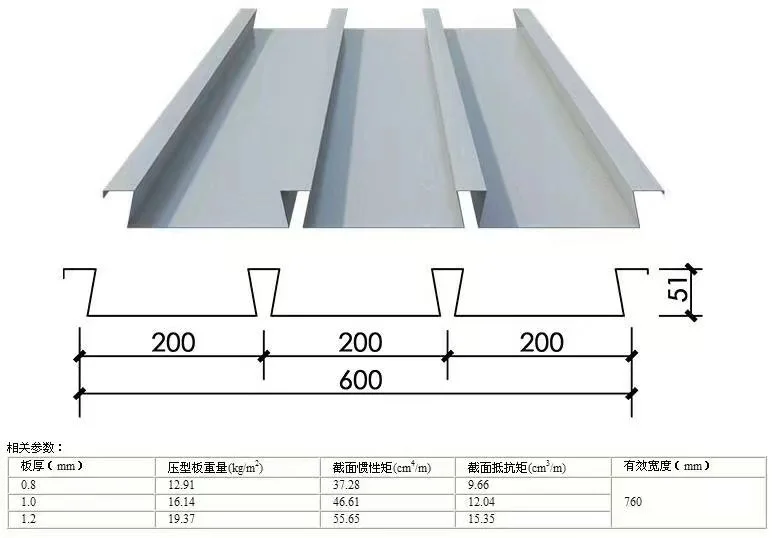

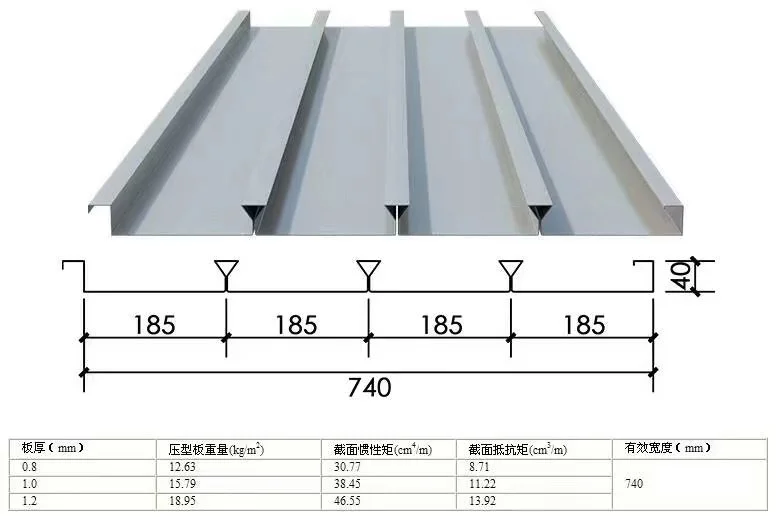

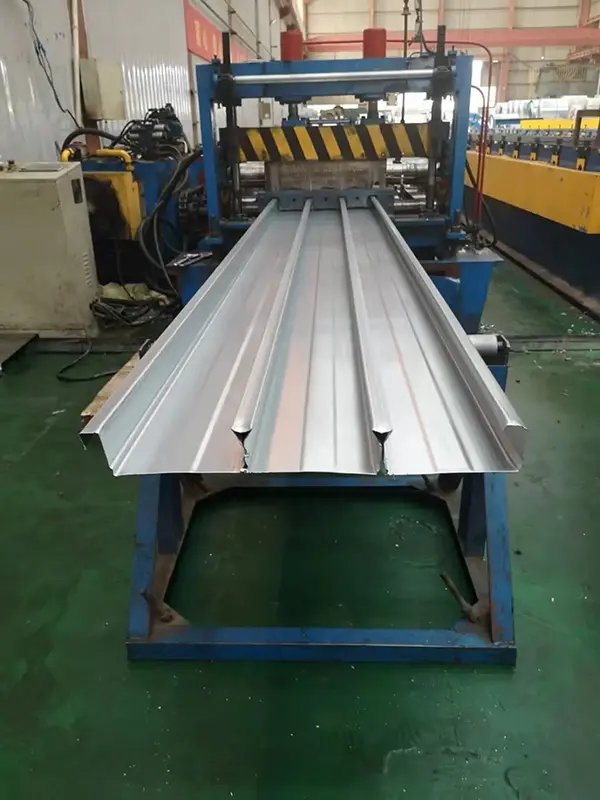

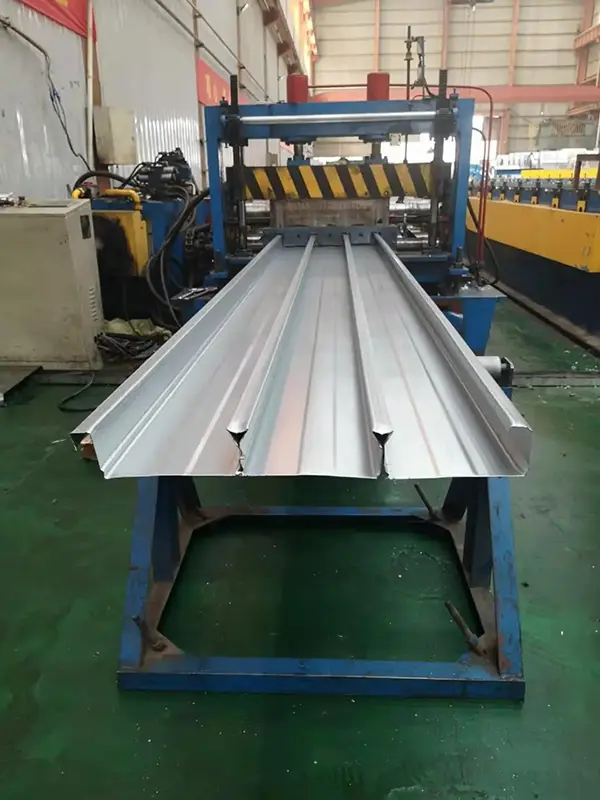

Decking kawangun saka sheet baja saka jembaré tetep liwat terpadu, multi-pass proses cold-roll mbentuk. Iki nggawe interlocking sudhut vertikal ing loro-lorone lan seri kuwalik-triangular utawa trapezoid iga karo ngisor ditutup. Njupuk model YX65-185-555 minangka conto: dhuwur iga 65 mm, jembaré gelombang 185 mm, lan jembaré jangkoan efektif 555 mm. Kanggo model YXB48-200-600, dhuwur iga 48 mm, pitch gelombang 200 mm, lan jembar efektif 600 mm. Model liyane sing luwih apik nduweni dhuwur iga 68 mm, pitch gelombang 196 mm, lan profil segitiga terbalik kanthi jembaré 36 mm lan dhuwuré 31 mm.

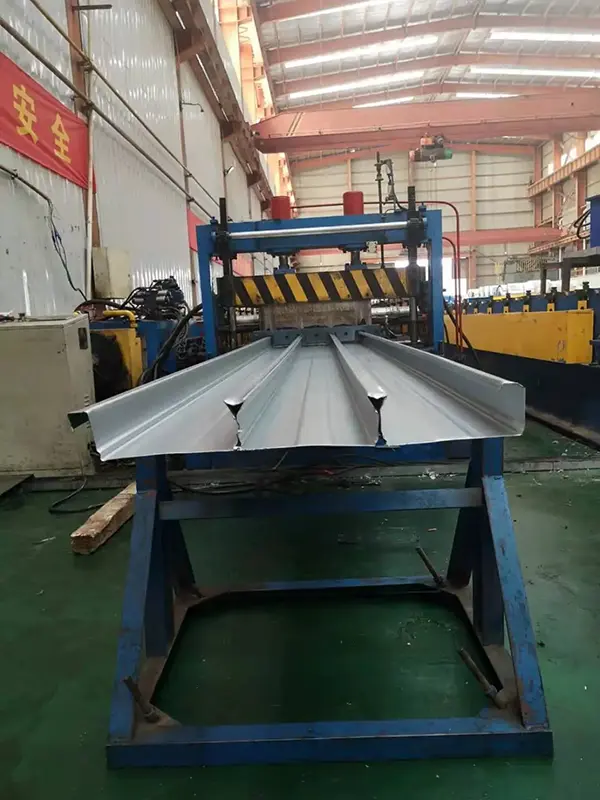

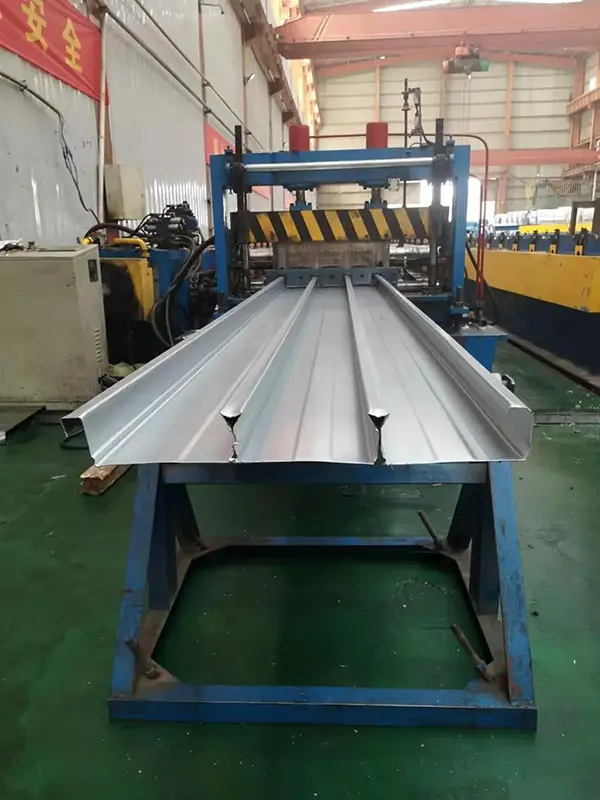

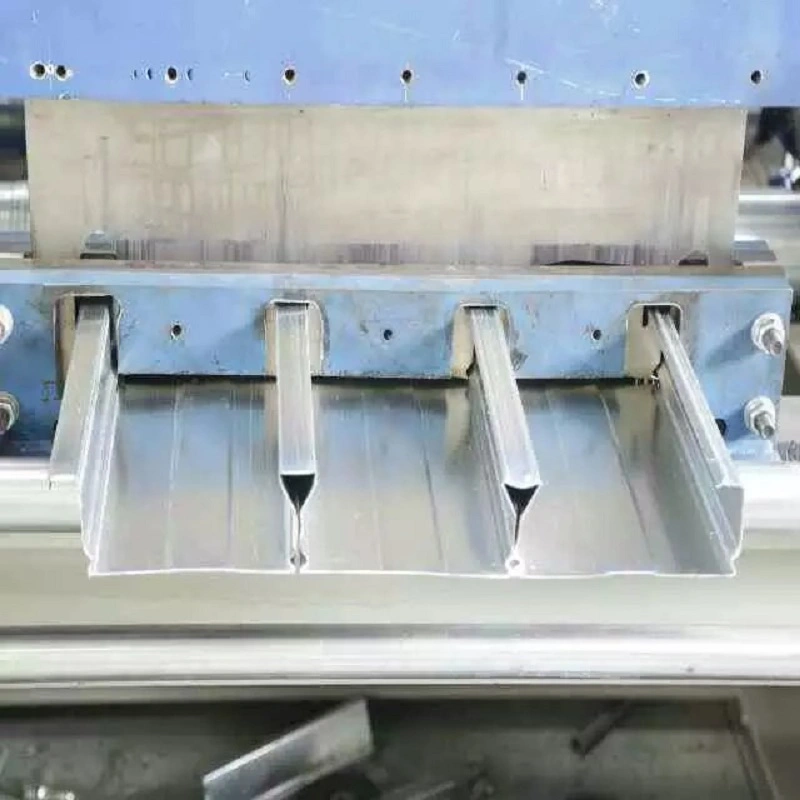

Bahan dasar kasusun saka gulungan baja galvanis panas kanthi jembaré kira-kira 1000-1250 mm. Bahan kalebu kelas kayata Q235, Q345, utawa SGC490, kanthi kekandelan saka 0,7 mm nganti 1,5 mm. Bobot galvanis pindho sisi biasane 80–275 g/m², sanajan bisa disesuaikan nganti 600 g/m² kanggo syarat khusus. Profil ditutup-rib dibentuk nggunakake proses kadhemen-mlengkung lan mbalikke-deformasi khusus; iki nggunakke ewah-ewahan bentuk elastoplastic sheet baja lan spring-bali ciri kanggo nutup bukaan ngisor kanthi otomatis. Amarga ora perlu nggawe bolongan ing wilayah sing ngemot beban, resistensi karat lan kaku sakabèhé panel dijaga. Produk kasebut tundhuk karo standar nasional GB / T 12755-2008, "Lembar Baja Profil kanggo Bangunan."
Kauntungan inti saka decking lantai tertutup liwat decking tipe mbukak dumunung ing desain rusuk tertutup. Sawise beton diwutahake, iga panel rampung dibungkus ing beton, nggawe efek ikatan sing padha karo bar penguat ing papan sing dipasang ing papan. Iki ngidini kekuwatan bahan baja lan beton bisa digunakake kanthi lengkap, entuk aksi komposit sing bener. Centroid saka bagean decking ditutup-rib dumunung kira-kira 16 mm saka ngisor panel. Nalika nganalisa kapasitas beban struktural saka papan komposit nggunakake teori plastik, lengen tuas internal antarane tengah pasukan compressive beton lan tengah pasukan tensile baja luwih gedhe, lan kekuatan materi luwih digunakke; Akibate, slabs komposit ditutup-rib nawakake kapasitas mbukak-prewangan struktural luwih utawa faktor luwih saka safety.
Tes tahan geni wis diverifikasi manawa slab komposit baja-beton profil ditutup kanthi panyerepan panas lan tahan geni sing apik ing kahanan kenaikan suhu standar, nyukupi syarat rating geni (1,5 jam) kanggo papan lantai bangunan Kelas I. Amarga desain ditutup-rib rampung encases sheet baja ing beton, nyegah cahya panas langsung kanggo baja, slabs iki umume gawe marem dhuwur-munggah standar safety geni bangunan tanpa perlu kanggo nutupi semprotan tahan geni tambahan. Karakteristik iki ngirit biaya materi lan ngindhari polusi lingkungan sajrone konstruksi.
Ing sisih ngisor saka slab ditutup-rib iku warata karo webs tightly dipasang, saéngga kanggo langit-langit fleksibel finishing adhedhasar kabutuhan arsitektur: lumahing bisa semprotan-dicet kanggo nggawe langit-langit grooved-gaya, skim-dilapisi lan dicet karo lapisan banyu basis kanggo langit-langit flat Gamelan, utawa langsung ditutupi karo kain tembok utawa wallpaper. Sistem suspensi basis slot unik slab nggampangake instalasi langit-langit sing digantung. Kajaba iku, desain slab komposit ngidini kekandelan slab suda, saéngga nambah dhuwur langit-langit sing cetha.
Sajrone konstruksi, nempatake bar tulangan tensile ngisor ing saben trough rusuk nyukupi syarat beban struktural, nyebabake panggunaan baja kurang dibandhingake karo cara tradisional. Nalika beban tingkat ndhuwur moderat, slab ditutup-rib bisa ngganti kabeh lapisan ngisor tulangan; iki nyuda pabrikan baja ing situs lan intensitas tenaga kerja nalika nyepetake kacepetan konstruksi. Amarga desain web ditutup-rib, beton bisa diwutahake tanpa perlu piring tutup mburi. Instalasi kalebu mbikak panel miturut tata letak desain nomer lan welding menyang balok baja, sawise kang langkah construction sakteruse bisa nerusake langsung.
|
Indikator Kinerja |
Parameter/Spesifikasi |
Katrangan / Basis Standar |
|
Bahan Dasar |
Q235, Q345, SGC490 |
Hot-dip galvanis kumparan baja |
|
Kekandelan umum |
0,75–1,5 mm |
|
|
Rib Dhuwur Range |
48–68 mm |
Model umum |
|
Jembar efektif |
510–762 mm |
Gumantung ing jinis profil |
|
Galvanizing pindho sisi |
80–275 g/m² |
Bisa disesuaikan nganti 600 g/m² |
|
Kekuwatan Ngasilake |
235–550 MPa |
Gumantung ing materi |
|
Cross-bagean Bentuk |
Segitiga kuwalik / Iga tertutup trapezoid |
Full ditutup mbentuk |
|
Rating tahan geni |
≥1,5 jam |
Persyaratan kanggo slab lantai bangunan Kelas I |
|
Standar Eksekutif |
GB / T 12755-2008 |
Lembaran baja profil kanggo bangunan |
Tumindak Komposit Sejati:Desain rib ditutup kanthi lengkap mbungkus iga ing beton-tumindak kaya rebar ing papan sing dipasang ing papan-nyedhiyakake sinergi baja-beton lan nyebabake kapasitas beban lan faktor safety sing luwih dhuwur.
Tahan geni sing apik banget:Memenuhi syarat tahan api slab lantai bangunan Kelas I (1,5 h) tanpa perlu lapisan tahan api sing disemprot, nawakake penghematan biaya lan keuntungan lingkungan.
Flat Underside & Finishing Fleksibel:Ing sisih ngisor sing rata, kanthi estetis ngidini kanggo nyemprot langsung, lapisan skim, utawa instalasi langit-langit sing digantung, nyukupi kabutuhan estetika arsitektur sing beda-beda; uga nyuda kekandelan slab, saéngga nambah dhuwur langit-langit sing cetha.
Tabungan Rebar & Konstruksi Efisien:Tulangan tensile bisa dikonfigurasi adhedhasar jarak iga kanggo ngganti rebar lapisan ngisor, nyuda fabrikasi rebar ing situs lan nyepetake kemajuan konstruksi.
Ketahanan Korosi & Integritas Struktur:Proses nutup-mbentuk ngilangake perlu kanggo punching bolongan ing mbukak-prewangan wilayah, ngreksa integritas lapisan galvanis lan nyediakake resistance karat unggul dibandhingake karo mbukak-rib geladhak.
Sistem lantai komposit kanggo struktur baja dhuwur-dhuwur lan dhuwur-dhuwur.
Bangunan umum sing amba kayata stadion, terminal bandara, stasiun sepur, gedung konser, lan teater gedhe.
Fasilitas industri lan komersial kalebu pembangkit listrik, situs manufaktur peralatan listrik, supermarket gedhe, lan pusat logistik.
Proyek struktur baja kanthi syarat sing ketat babagan rating tahan geni lan finish estetis ing sisih ngisor slab.
Apa sampeyan milih solusi jogan kanggo bangunan dhuwur utawa proyek struktur baja gedhe? Decking lantai profil tertutup nduweni desain rusuk tertutup sing entuk aksi gabungan sing bener antarane baja lan beton. Tes tahan geni wis diverifikasi manawa bisa entuk rating geni 1,5 jam tanpa perlu lapisan tahan geni. Kajaba iku, sisih ngisor warata nggampangake finishing, kekandelan slab dikurangi, lan konsumsi baja tulangan diminimalisir. Profil mainstream-kayata YX65-185-555 lan YXB48-200-600-wis kabukten efektif ing pirang-pirang bangunan, stadion, lan bandara sing dhuwur, nyedhiyakake kapasitas tahan beban sing dhuwur, tahan geni sing dipercaya, lan konstruksi sing efisien. Dheweke nyedhiyakake solusi lantai sing diuji wektu kanggo proyek struktur baja sampeyan.
Iga sing ditutup dhewe minangka kunci mekanik. Sawise beton ngisi rongga sing ditutup lan hardens, baja lan beton interlock alamiah, padha karo carane deformed tulangan bar ikatan karo beton. Interlocking geometris iki cukup kanggo tumindak gabungan ing paling desain.
ya wis. Sisih ngisor sing rata asring ditinggalake sawise dicet. Lukisan semprotan nggawe efek langit-langit alur bertekstur, nalika lapisan skim ngasilake permukaan sing mulus. Pilihan gumantung saka maksud arsitektur lan tingkat finish sing dikarepake.
Kapabilitas span unshored gumantung saka profil, kekandelan, kelas baja, lan kekandelan slab beton. Boten kados decking open-profil, decking profil tertutup asring gadhah karakteristik span ingkang beda amargi geometri terlampir. Tansah deleng tabel span pabrikan lan konfirmasi karo insinyur struktural.
Ora tansah. Kanggo beban moderat, decking tertutup bisa nyedhiyakake kapasitas tarik sing cukup, ngilangi kabutuhan bar tulangan ngisor. Kanggo beban sing luwih abot utawa luwih dawa, bar cilik ing saben palung iga bisa ditemtokake. Desain struktur nemtokake syarat sing tepat.
Lapisan galvanis ora sacara signifikan ngrusak ikatan antarane baja lan beton. Mekanisme ikatan utama yaiku interlock mekanik saka iga sing ditutup. Lapisan kasebut uga nglindhungi baja saka karat sajrone urip layanan, amarga encasement beton nyedhiyakake lingkungan alkalin.
