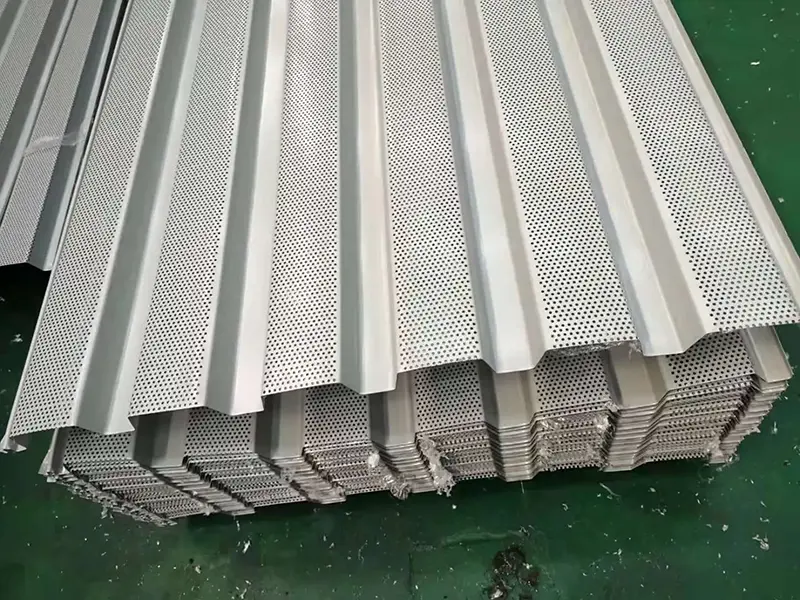

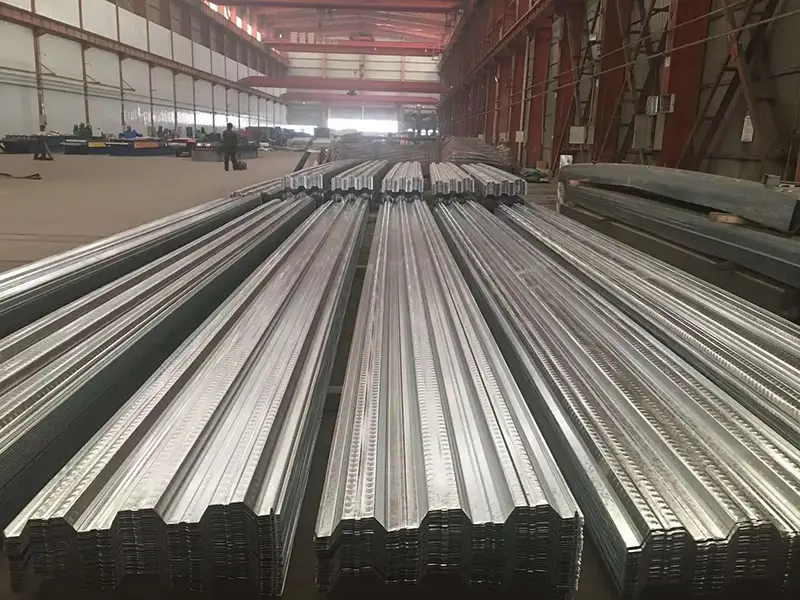

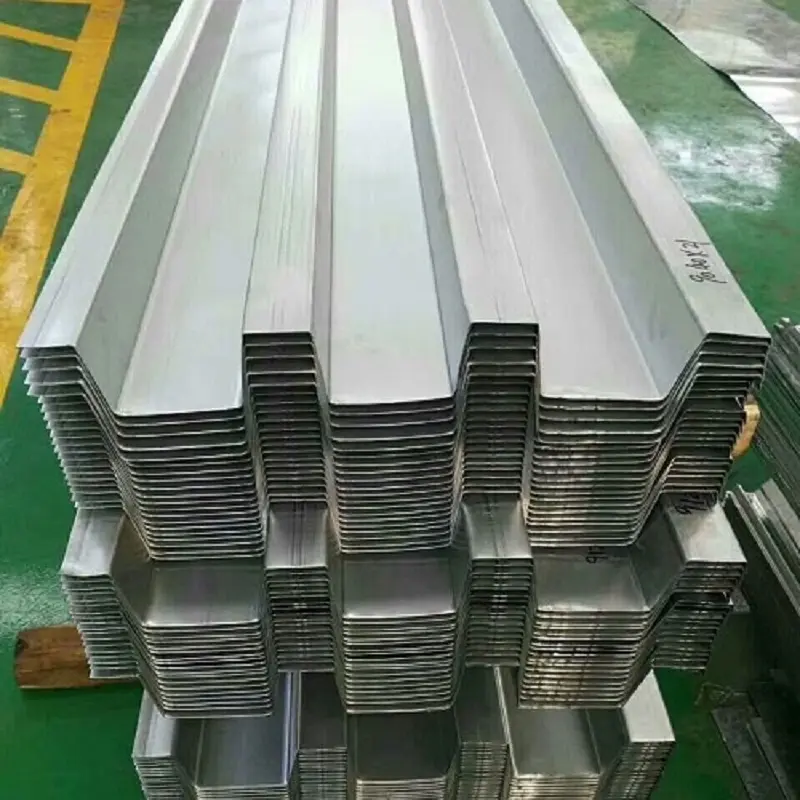

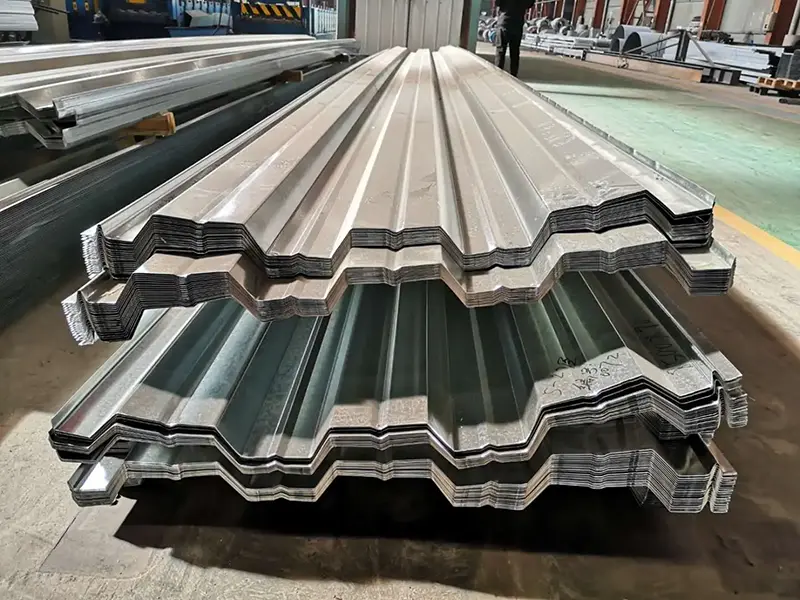

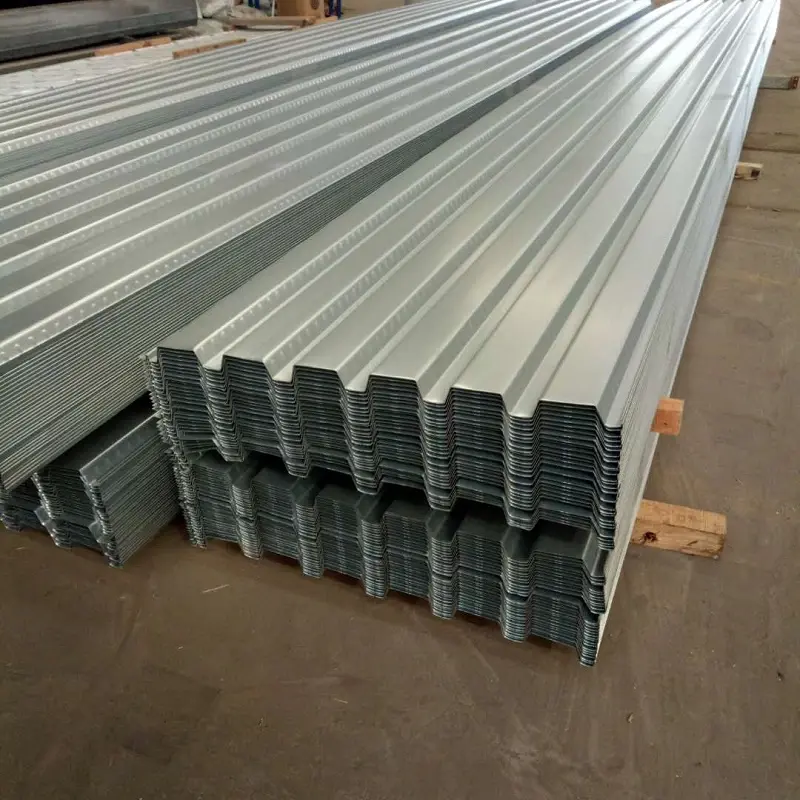

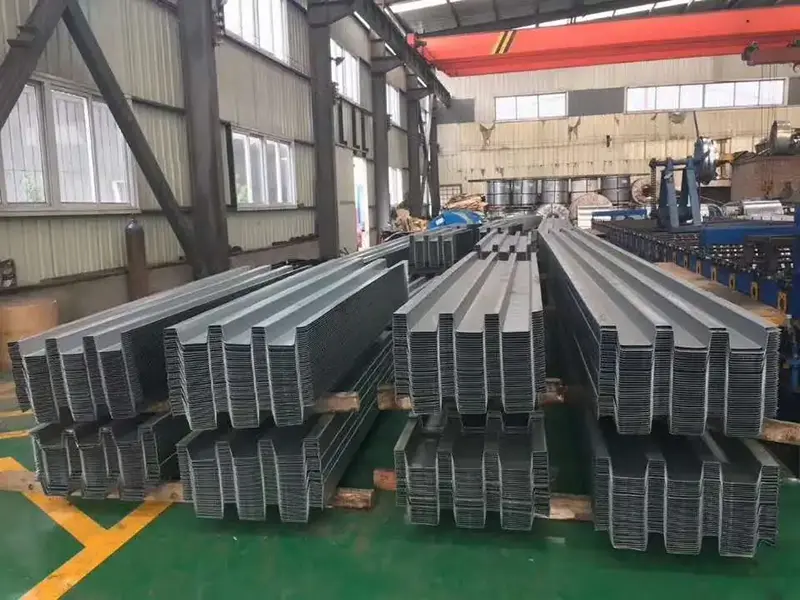

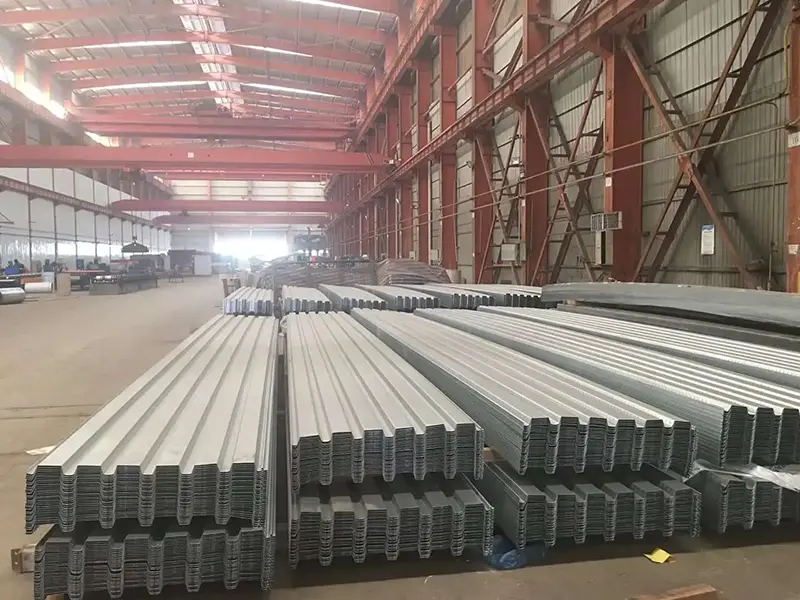

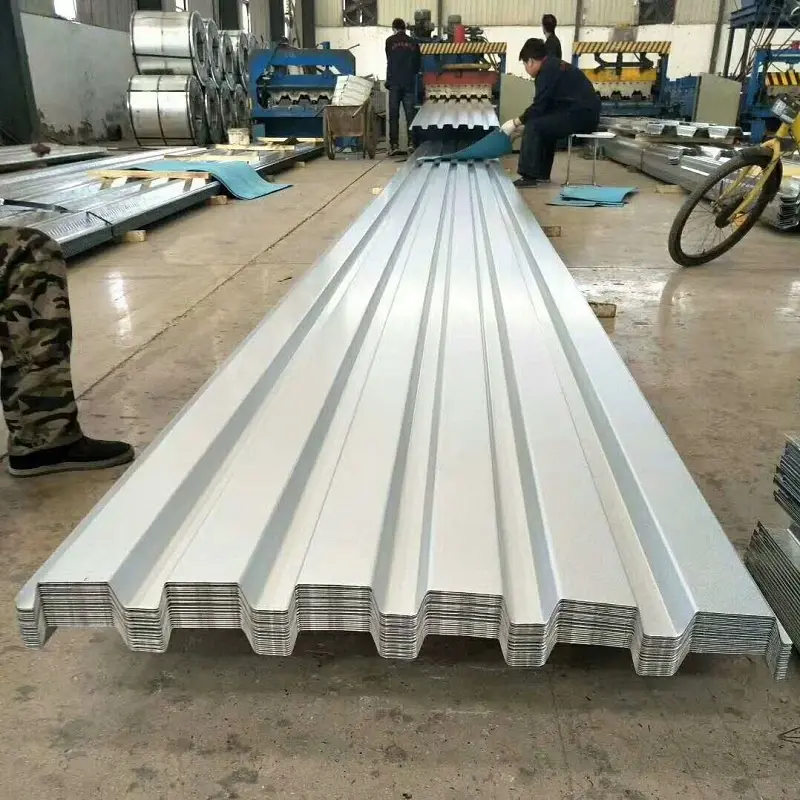

Open-Rib Floor Decking minangka panel bergelombang sing digawe adhem digawe saka lembaran baja sing dilapisi panas-dip galvanis utawa Al-Zn. Iki nduweni bagean salib V, U, utawa trapezoid sing mbukak, kanthi sisih ndhuwur saluran iga dibukak. Desain iki nggawe luwih gampang kanggo nyelehake bar tulangan, jalur sarana rute, lan tuang beton ing situs.
Bahan Bangunan SEBNOnyuplai decking lantai mbukak-profil minangka bagéan saka sawetara produk struktur baja sawijining. Panel kasebut minangka bekisting permanen sajrone konstruksi lan mengko bisa digunakake bebarengan karo slab beton minangka tulangan tarik.
Bahan dasar yaiku baja struktur karbon berkualitas tinggi utawa baja paduan rendah saka produsen domestik utama kayata Shougang, Angang, Hangang, Tanggang, Baosteel, lan WISCO. Bobot lapisan biasane kisaran saka 60 nganti 275 g/m², kanthi maksimal 600 g/m² kasedhiya kanggo lingkungan sing nuntut.

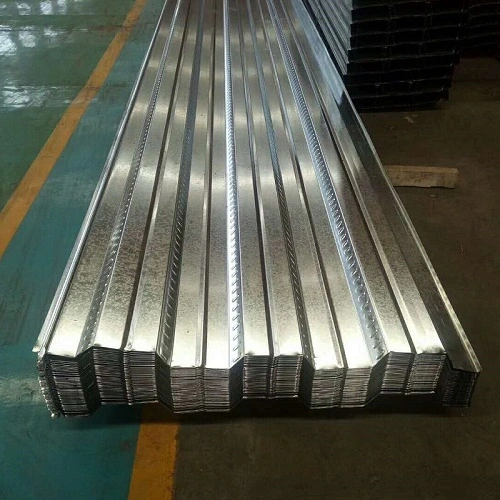

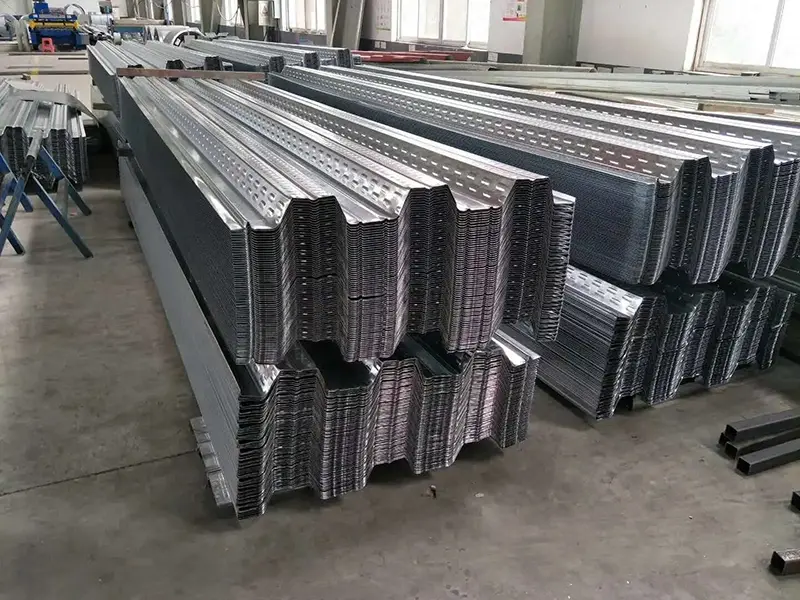

Kekuwatan ngasilake umum kalebu 250 MPa, 280 MPa, 320 MPa, lan 350 MPa, lan bisa nganti 550 MPa. Lumahing bisa embossed kanggo nambah ikatan karo beton, kang mbantu netepake tumindak gabungan dipercaya antarane dek baja lan slab.
Sajrone konstruksi, decking dilebokake ing balok baja lan dijamin ing ujung kanthi welds titik penetrasi lengkap. Sambungan penengah nggunakake kancing geser sing dilas liwat dek menyang balok baja. Panel jejer digabung karo alat clamping khusus sing ngunci titik sambungan embossed.
Decking ndhukung bobot dhewe saka beton udan lan beban konstruksi sajrone fase bangunan. Sawise beton hardens, iku tumindak bebarengan karo slab minangka sistem komposit, fungsi minangka tulangan tensile ing petungan struktural.
Seri decking lantai mbukak-profil kalebu macem-macem profil. Tabel ing ngisor iki nampilake paramèter perwakilan kanggo sawetara model mainstream.
| Tipe Profil | Jembar Unfolded (mm) | Jembar efektif (mm) | Ketebalan Umum (mm) | Momen Inersia (cm⁴/m) | Modulus Bagian (cm³/m) | Tingkat Panggunaan Material |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6–214.1 | 24.46–52.41 | 91,5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | Konsultasi Produsen | Konsultasi Produsen | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | Kira-kira. 17.9 (0.8mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | Konsultasi Produsen | Konsultasi Produsen | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
Sajrone tuang beton, decking kudu ndhukung beban konstruksi kanthi nggunakake kekuatan lan kaku dhewe. Kanggo model YX60-263-790 digawe saka baja Q345 kanthi kekandelan 1,2 mm, rentang unshored maksimum kanggo slab komposit 120 mm sing terus-terusan telung span yaiku 2,65 m. Model YX51-250-750 kandel 0,8 mm nduweni rentang rentang 2,5–3,0 m.
Kapabilitas unshored iki ngidini instalasi simultaneous antarane sawetara jubin, mbisakake pouring beton staged lan urutan construction sakabèhé luwih cepet.
Nalika decking baja lan konkrit tumindak compositely liwat embossments lan kancing geser, kapasitas mbukak-prewangan mundhak Ngartekno. Contone, konfigurasi nggunakake YX60-263-790 (1,0 mm nglukis) karo Q235 balok baja lan 100 mm nglukis C30 slab beton nduweni kapasitas lentur 21,71 kN·m. Yen baja Q345 digunakake tinimbang, kapasitas mundhak kanggo 29,77 kN · m. Nilai kapasitas kanggo gelar beton liyane, kekandelan slab, lan gelar baja bisa diwilang nggunakake paramèter kasebut.
Sawetara prosedur mbutuhake manungsa waé nalika instalasi. Ujung decking kudu disambungake menyang balok baja kanthi welds titik penetrasi lengkap. Sambungan penengah nggunakake welding kandang jaran liwat-deck. Lembaran jejer disambungake ing titik embossed nggunakake tang crimping khusus. Ing wilayah sing mlengkung, pemotongan plasma dianjurake supaya pinggiran lancar lan njaga lapisan galvanis.
Desain asli nemtokake jarak las 305 mm, nanging iki bisa dikurangi sajrone konstruksi kanggo nyegah deformasi ing lalu lintas mlaku utawa tuang beton. Tulangan momen negatif uga kudu dipasang ing bagean cantilevered miturut spesifikasi desain kanggo nyegah retak.
1. Formwork permanen.Decking ngganti bekisting kayu tradisional, supaya ora perlu kanggo instalasi, stripping, utawa shoring. Iki nyepetake jadwal konstruksi.
2. entheng karo High Strength.Konsumsi baja kira-kira 9–10 kg/m² kanggo lembaran kandel 0,8 mm, kanthi rentang optimal 2,5–3,5 m. Decking uga nduweni fungsi minangka tulangan tarik ing sistem lantai komposit.
3. Konstruksi Sekuensial Efisien.Panel bisa dilebokake ing pirang-pirang lantai ing wektu sing padha, lan beton bisa diwutahake kanthi bertahap. Iki kanthi signifikan nyepetake garis wektu proyek sakabèhé.
4. Trep Utility Routing.Profil mbukak-rib ngidini instalasi langsung saka conduits lan wiring tanpa slotting secondary utawa channeling.
5. Corrosion Resistance lan Recyclability.Lapisan galvanis nyedhiyakake pencegahan karat sajrone fase konstruksi lan layanan. Materi baja bisa didaur ulang kanthi lengkap ing pungkasan umur layanan.
Kanggo syarat span lan beban:Pilih profil lan kekandelan adhedhasar tabel span unshored lan petungan beban slab komposit. Beban sing luwih abot utawa rentang sing luwih dawa mbutuhake panel sing luwih kandel utawa tingkat baja sing luwih dhuwur.
Kanggo rute utilitas:Iga mbukak nggampangake kanggo mbukak saluran lan kabel, nanging tata letak kudu diselarasake karo penempatan tulangan supaya ora konflik.
Kanggo wilayah sing mlengkung utawa ora teratur:Nglereni plasma luwih disenengi tinimbang nyukur kanggo njaga kualitas pinggiran lan integritas lapisan galvanis.
Sajrone welding:Tindakake jarak weld sing ditemtokake kanggo welds titik lan stud geser. Jarak sing luwih padhet bisa digunakake kanggo nyegah deformasi sajrone konstruksi, nanging desain struktur kudu dihormati kanggo sambungan pungkasan.
1.Sistem lantai komposit kanggo struktur baja multi-crita lan dhuwur.
2.Struktur lantai kanggo pabrik industri lan gudang logistik.
3.Proyèk jubin amba, kalebu kompleks komersial lan struktur parkir.
4.Proyek struktur baja sing mbutuhake konstruksi kanthi cepet lan alur kerja bertahap.
Decking profil tertutup umume menehi tahan geni sing luwih apik amarga iga wis ditutup kanthi lengkap lan beton ngubengi baja luwih lengkap. Decking profil mbukak bisa uga mbutuhake langkah-langkah tahan api tambahan, gumantung saka rating geni proyek. Tes geni kudu dideleng kanggo saben jinis profil.
Ya, akeh model mbukak-profil dirancang kanggo instalasi unshored ing watesan span tartamtu. Contone, YX60-263-790 karo 1,2 mm Q345 baja bisa span nganti 2,65 m unshored kanggo telung span terus 120 mm slab. Tansah deleng tabel span produsen lan petungan struktural project.
Loro-lorone lapisan nyedhiyakake proteksi karat, nanging lapisan Al-Zn biasane menehi resistensi sing luwih apik ing suhu dhuwur lan lingkungan korosif tartamtu. Pilihan gumantung ing lingkungan proyek lan syarat urip layanan. Lapisan Al-Zn asring ditemtokake kanggo setelan pesisir utawa industri.
Iga sing mbukak nyedhiyakake papan kanggo saluran lan kabel sing mlaku sawise beton wis diobati. Iki ngilangi kebutuhan kanggo nglereni saluran ing papan. Nanging, tata letak sarana kudu direncanakake sadurunge tuang beton supaya ora ana gangguan karo bar tulangan.
Standar utama yaiku GB / T 12755-2008 kanggo lembaran baja profil. Desain struktur biasane nderek GB 55004-2021 lan atlas standar nasional 05SG522. Sertifikat bahan lan laporan tes beban bisa diwenehake yen dijaluk.

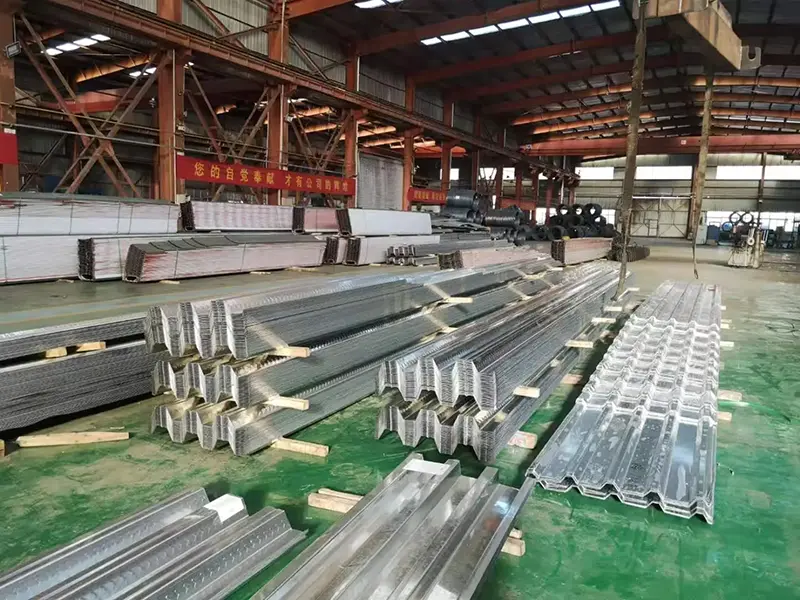

Tianjin SENBO Building Materials Technology Co., Ltd. minangka produsen decking lantai terbuka, decking lantai bantalan beban, decking lantai komposit, lan produk amplop logam liyane. Basis produksi kita dumunung ing Zona Pembangunan Ekonomi Jinghai, Tianjin, China, dilengkapi jalur produksi otomatis lan proses pemeriksaan kualitas papat tahap. Kanggo informasi luwih lengkap babagan pabrik, sertifikasi, kemampuan tes, lan referensi proyek, bukak kitaBabagan Kitakaca utawahubungi tim teknik kita.
