Decking lantai sing ngemot beban, uga dikenal minangka decking lantai baja utawa decking baja profil, minangka komponen konstruksi sing digawe saka lembaran baja galvanis. Salib-bagean corrugated njupuk wangun V, U, utawa trapezoid, gumantung ing profil.Bahan Bangunan SENBOnyuplai Panel iki minangka bagéan saka sawetara produk struktur baja sawijining, nawakake loro opsi mbukak-profil lan tertutup-profil kanggo sistem lantai gabungan.
Sajrone konstruksi, panel tumindak minangka formwork permanen. Sawise beton wis diobati, padha dadi tulangan tensile ing ngisor slab. Fungsi ganda iki ndadekake sistem kasebut efisien lan ekonomis.

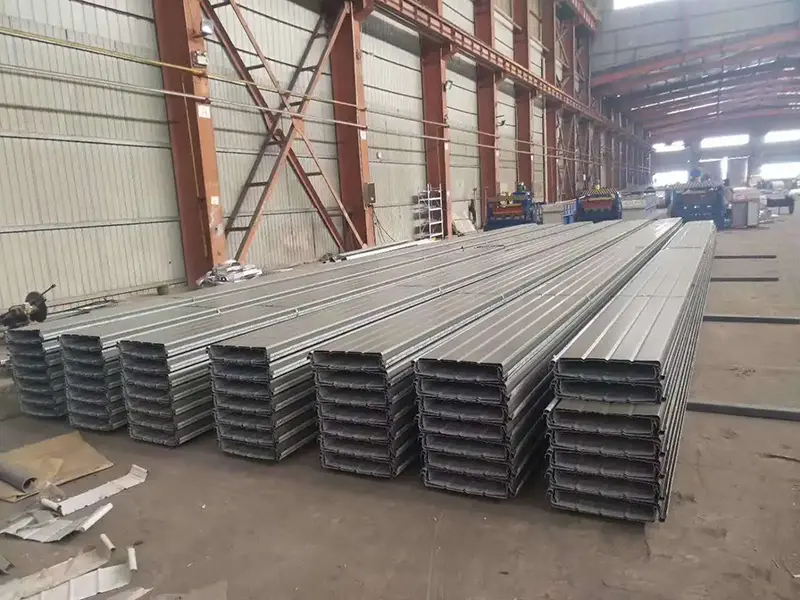

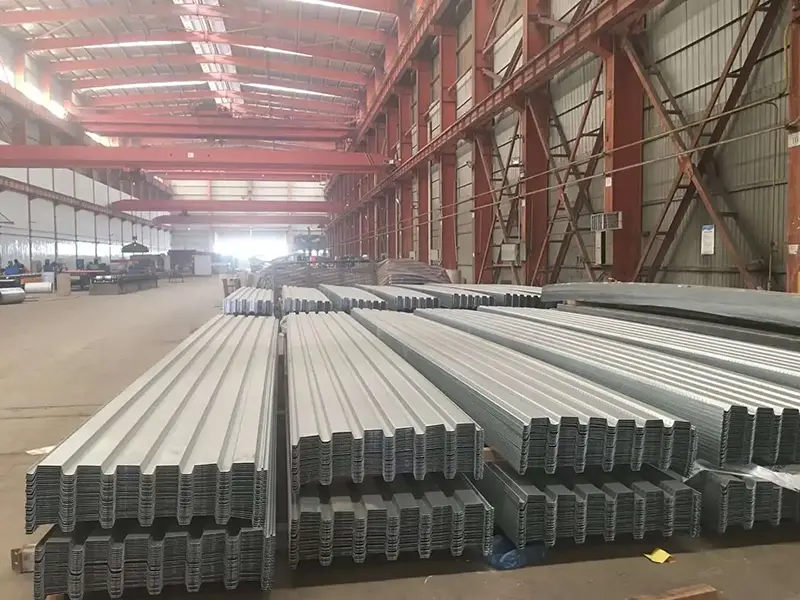

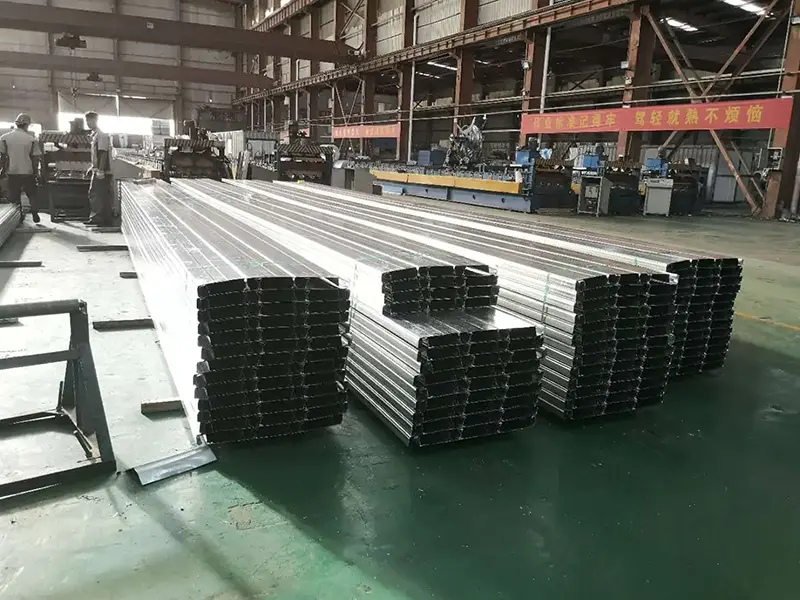

Decking profil mbukak, kayata YX76-305-915 lan YX75-300-880, nduweni iga kanthi pucuk sing mbukak. Desain iki nggampangake nempatake bar tulangan lan jalur sarana rute ing situs. Model tertutup, kalebu YX60-263-790 lan YXB65-185-555, njupuk pendekatan sing ngelawan: iga wis ditutup kanthi lengkap, ngasilake underside sing rata lan tahan geni sing luwih apik.

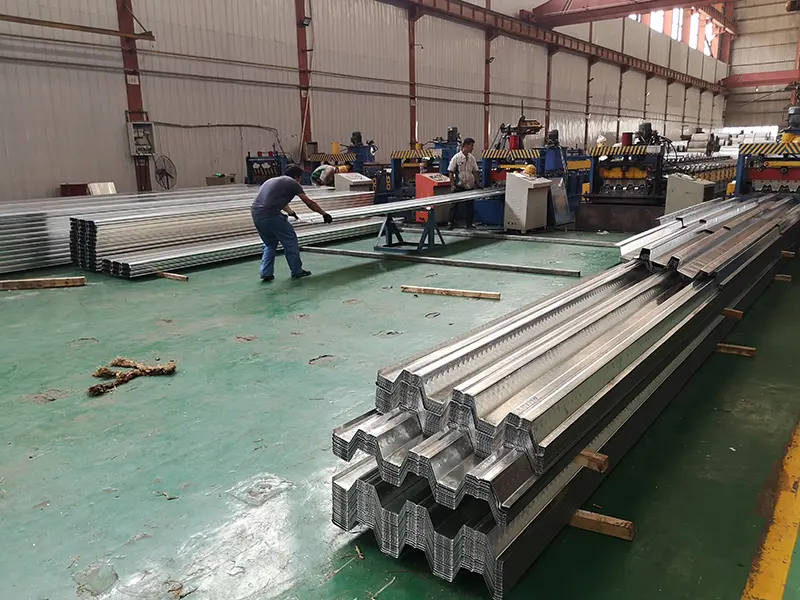

Kanggo bahan dasar, gulungan baja galvanis hot-dip ing kelas kaya DX51D + Z, Q235, lan Q345 digunakake. Bobot lapisan seng bisa diatur saka 40 nganti 600 g / m² kanggo cocog karo kabutuhan anti-karat tartamtu. Proses gulung 21-tataran mbentuk panel, kanthi dawane disesuaikan saben proyek. Awak instalasi biasane bisa nutupi 2.000–3.000 m² saben dina.
Kanggo mbentuk sistem struktural terpadu, panel dilas menyang balok baja liwat dek nggunakake kancing geser, nalika panel jejer disambungake karo alat clamping khusus.
Njupuk dek profil mbukak YX75-300-880 minangka conto. Kanthi dhuwur iga 75 mm, jarak iga 300 mm, lan jembaré efektif 880 mm, versi kandel 1,0 mm ngirimake momen inersia 135 cm⁴ / m. Kapasitas beban tahap konstruksi yaiku 3,2 kN / m², lan kapasitas paling dhuwur saka slab komposit tekan 8,5 kN / m². Nalika kekandelan mundhak dadi 1,2 mm, momen inersia mundhak dadi 190 cm⁴/m, nyurung kapasitas pokok dadi 12,0 kN/m².
Model YX51-342-1025 nyritakake crita sing padha. Tingkat panggunaan bahan kasebut yaiku 82%, lan panel 1,0 mm nyedhiyakake momen inersia 63,50 cm⁴ / m kanthi modulus bagean 20,13 cm³ / m.
Kekuwatan ngasilake bisa diatur ing sawetara sing amba, saka 235 MPa nganti 550 MPa, kanthi kekuatan tarik utama antarane 340 lan 700 MPa. Ing beban dinamis, urip kesel tekan 2 yuta siklus, kaya sing kasebut ing EU EN1993-1-3. Ing tes semprotan uyah, panel galvanis tahan nganti 2,000 jam tanpa katon karat abang, sing tegese umur layanan luwih saka 25 taun ing lingkungan pesisir.
Bagean dhuwur iga 51 mm wis ngalami simulasi dinamika cairan kanggo ngoptimalake bentuke. Kanthi slab beton 120 mm, nduweni kapasitas beban vertikal 3,5 kN/m² lan menehi kaku lentur 42% luwih gedhe tinimbang desain iga 35 mm sing padha. Analisis unsur Finite luwih nandheske koefisien keseragaman transfer beban 0,92 kanggo bagean pitch rib 233 mm, mbantu supaya konsentrasi kaku 25% asring katon ing decking konvensional.
Kinerja seismik uga ora dilalekake. Model sing dipilih nyukupi syarat desain kanggo zona Intensitas 8. Pengujian geni uga wis ditindakake: produk profil tertutup nyukupi syarat rating geni tanpa mbutuhake tahan api sing ditrapake semprotan.
Tabel ing ngisor iki ngringkes paramèter produksi standar. Kustomisasi kasedhiya kanggo syarat proyek tartamtu.
| Metrik Kinerja | Parameter/Spesifikasi | Cathetan |
|---|---|---|
| Kelas Bahan Dasar | DX51D+Z, Q235, Q345 | Hot-dip lembaran baja galvanis |
| Kekandelan umum | 0,7–1,5 mm | Gumantung ing jinis profil lan syarat mbukak |
| Kekuwatan Ngasilake | 235–550 MPa | Bisa diatur |
| Lapisan Seng pindho sisi | 40–600 g/m² | Lapisan seng dhuwur mbutuhake pangaturan dhewe |
| Klasifikasi Profil | Mbukak / Ditutup | Deleng spesifikasi model utama ing ngisor iki |
| Jembar efektif | 600–1025 mm | Gumantung ing jinis profil |
| Efisiensi Instalasi | 2000–3000 m²/dina | Kapasitas instalasi saben dina |
| urip Service Design | ≥25 taun | Wilayah pesisir |
| Tipe Profil | Dhuwur Iga (mm) | Jembar efektif (mm) | Tingkat Panggunaan Material | Ketebalan Umum (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8–1.5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0.8–1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8–1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0.8–1.2 |
1. Fungsi Dual.Siji produk duwe rong tujuan: bekisting permanen sajrone konstruksi, lan tulangan tensile nalika slab digunakake. Iki kanthi alami nyuda konsumsi baja sakabèhé.
2. Efisiensi Konstruksi.Multiple jubin bisa diinstal bebarengan, karo beton diwutahake ing orane tumrap sekolah. Cakupan instalasi saben dina 2.000–3.000 m² njaga proyèk kanthi cepet.
3. Properti Mekanik sing bisa diverifikasi.Kekuwatan ngasilake bisa diatur saka 235 nganti 550 MPa, lan kapasitas beban slab komposit wis dikonfirmasi liwat tes. A sawetara lengkap specifications model kasedhiya kanggo pilihan.
4. Tahan korosi.Kanthi tingkat galvanisasi sing bisa disesuaikan saka 40 nganti 600 g/m² lan tahan semprotan uyah nganti 2,000 jam, panel kasebut menehi umur layanan luwih saka 25 taun sanajan ing wilayah pesisir.
5. Fleksibilitas Profil.Profil mbukak-rib nyederhanakake panempatan tulangan lan rute sarana, dene profil iga sing ditutup nyedhiyakake underside sing rata lan tahan geni sing luwih apik. Pilihan sing tepat gumantung marang prioritas proyek.
Kanggo decking profil mbukak:Jinis iki bisa dianggo kanthi apik nalika papan panggonan penguatan ing situs utawa rute sarana ing jero iga dibutuhake. Elinga yen langkah-langkah fireproofing tambahan bisa uga dibutuhake, gumantung saka rating geni proyek.
Kanggo decking profil tertutup:Yen sisih ngisor sing rata dikarepake kanggo lampiran langit-langit, utawa yen tujuane kanggo nyegah tahan api sing ditrapake semprotan, model profil tertutup luwih cocog.
Kanggo lingkungan pesisir utawa korosif:Lapisan seng sing luwih abot, nganti 600 g/m², kudu ditemtokake. Laporan test semprotan uyah kasedhiya ing panyuwunan kanggo verifikasi kinerja.
Sajrone instalasi:Kancing geser kudu dilas liwat dek menyang balok baja miturut pola lan jarak pinggir sing ditemtokake. Panel jejer kudu interlocked tightly karo alat clamping, lan ndhukung sak wentoro kudu diverifikasi sak konkrit pouring kanggo ngontrol deflection.
1.Struktur baja sing dhuwur lan dhuwur mbutuhake sistem lantai lan atap sing dipercaya, lan decking bantalan beban cocog karo peran kasebut.
2.Bangunan umum sing amba, kalebu stadion lan terminal bandara, entuk manfaat saka efisiensi struktural sistem kasebut.
3.Gudang logistik lan pabrik industri asring nggunakake panel kasebut kanggo platform operasi lan lantai.
4.Sembarang proyek struktur baja kanthi jadwal sing ketat lan alur kerja sing direncanakake bisa njupuk kauntungan saka instalasi cepet sing ditawakake sistem iki.
Decking mbukak-profil ninggalake ndhuwur iga sing kapapar, sing nyederhanakake penempatan tulangan lan instalasi sarana. Decking profil tertutup nutupi iga kanthi lengkap, nyebabake sisih ngisor sing rata lan biasane luwih tahan geni tanpa lapisan semprotan. Pilihan gumantung saka kabutuhan struktural, geni, lan arsitektur.
Iku gumantung utamané ing cahya lingkungan. Aplikasi interior biasane nggunakake lapisan standar 120–275 g/m². Lingkungan pesisir utawa banget korosif mbutuhake lapisan sing luwih abot, nganti 600 g/m². Kita bisa mbantu nemtokake spesifikasi sing cocog yen kondisi proyek wis dingerteni.
Iga sing luwih dhuwur, kayata 75 mm, nyedhiyakake kaku lan kapasitas beban sing luwih gedhe, sing ngidini luwih dawa utawa beban sing luwih abot. Iga ngisor, kira-kira 51 mm, bisa dianggo kanthi apik kanggo jarak sing luwih cendhek lan beban sing luwih entheng. A pitungan struktural kudu tansah dileksanakake kanggo konfirmasi profil optimal lan kekandelan.
Iku gumantung ing profil panel, kekandelan, span, lan beban construction. Sawetara konfigurasi dirancang kanggo instalasi tanpa shoring nganti rentang tartamtu. Tabel span pabrikan kudu takon, lan insinyur struktur kudu verifikasi urutan konstruksi.
Referensi utama yaiku GB 55004-2021 (kode wajib kanggo struktur komposit) lan atlas standar nasional 05SG522. Kanggo desain lemes lan kadhemen, EN1993-1-3 asring dikutip. Sertifikat materi lan laporan tes bisa diwenehake yen dijaluk.
Tianjin SENBO Building Materials Technology Co., Ltd. minangka produsen decking lantai bantalan beban, decking lantai komposit, panel atap jahitan ngadeg, lan produk amplop logam liyane. Basis produksi kita dumunung ing Zona Pembangunan Ekonomi Jinghai, Tianjin, China, dilengkapi jalur produksi otomatis lan proses pemeriksaan kualitas papat tahap. Kanggo informasi luwih lengkap babagan pabrik, sertifikasi, kemampuan tes, lan referensi proyek, bukak kitaBabagan Kitakaca utawahubungi tim teknik kita.
