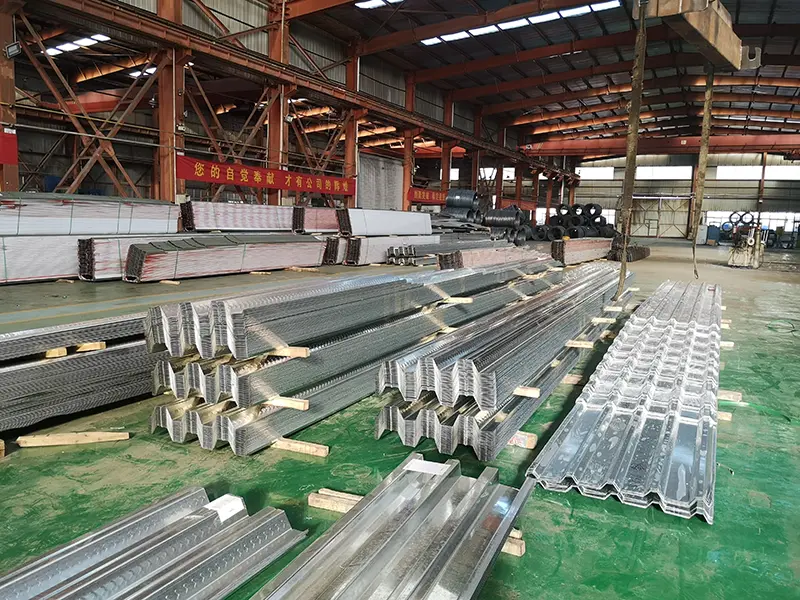

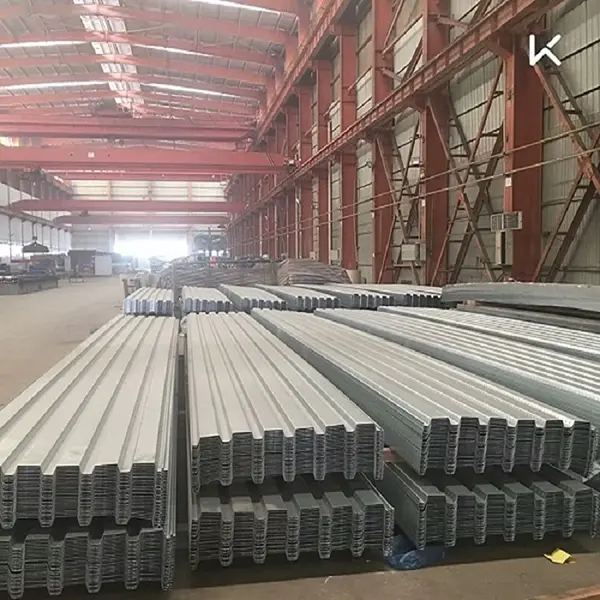

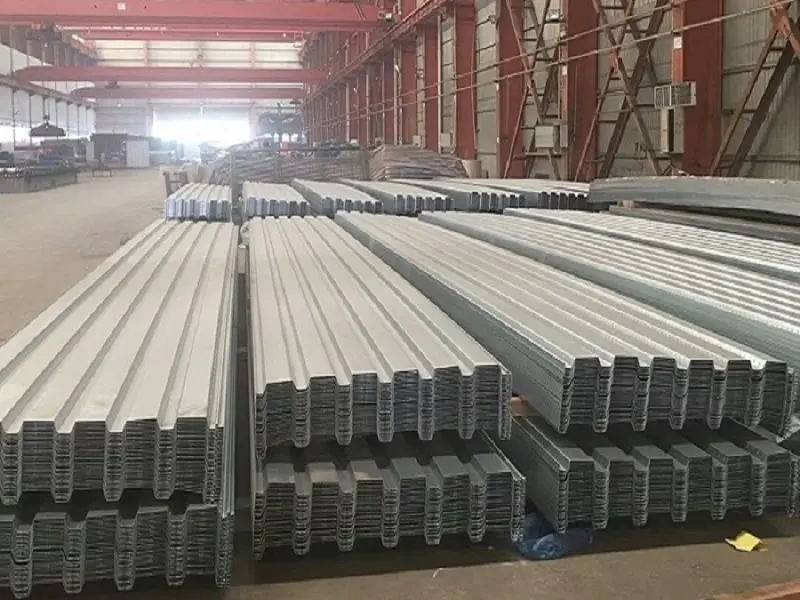

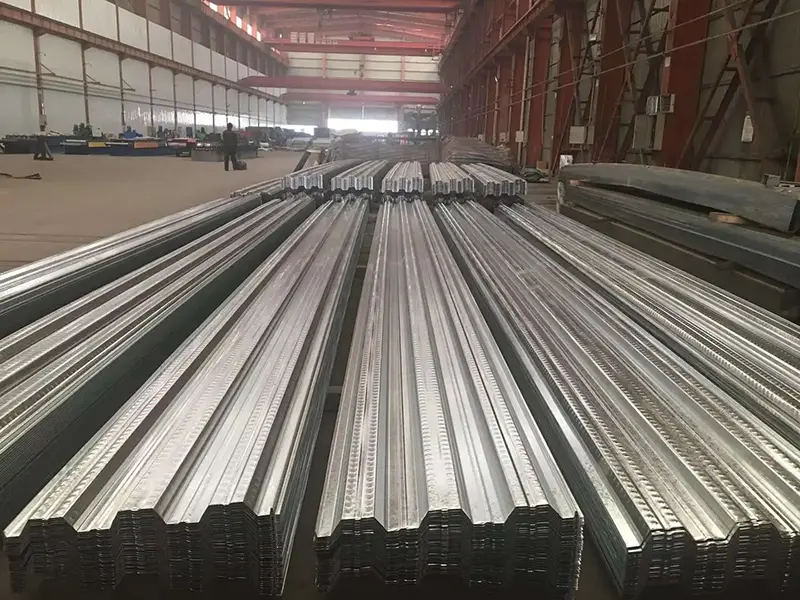

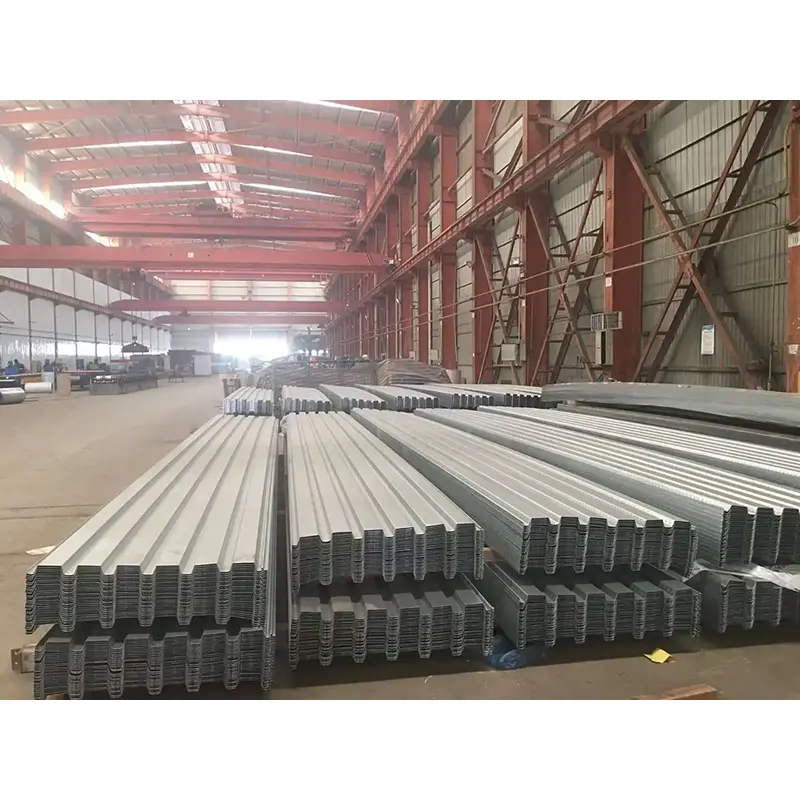

Bahan Bangunan SENBOnyedhiyakake decking lantai komposit minangka bagéan saka sawetara produk struktur baja. Lembaran baja profil iki minangka bekisting permanen sajrone konstruksi lan minangka tulangan tarik sajrone fase layanan, bisa digunakake bebarengan karo beton kanggo mbentuk sistem lantai terpadu.
Papan lantai komposit, uga dikenal minangka lantai decking, minangka sistem jogan modern sing digawe kanthi masang sheeting baja profil langsung menyang balok baja lan nyambungake liwat welding kandang jaran liwat dek. Iki nggawe sistem sing tumindak minangka unit terpadu kanggo beban-bearing lan deformasi.
Prinsip teknis gumantung ing peran beda sing dimainake dening baja lan beton sajrone fase konstruksi lan layanan.
Fase Konstruksi:Lembaran baja profil minangka bekisting permanen, ndhukung bobot awak saka beton udan lan beban urip konstruksi. Nyedhiyakake platform kerja sing padhet lan nggampangake operasi casting multi-crita.
Fase Layanan:Lembaran baja profil tumindak minangka tulangan tarik ing sisih ngisor slab, makarya bebarengan karo beton kanggo ndhukung beban layanan. Iki nyuda volume rebar konvensional lan beton sing dibutuhake.
Adhedhasar profil cross-sectional saka sheeting baja, slab lantai komposit dikategorikaké dadi telung jinis: mbukak-rib, ditutup-rib, lan re-entrant (utawa constricted-rib) profil.

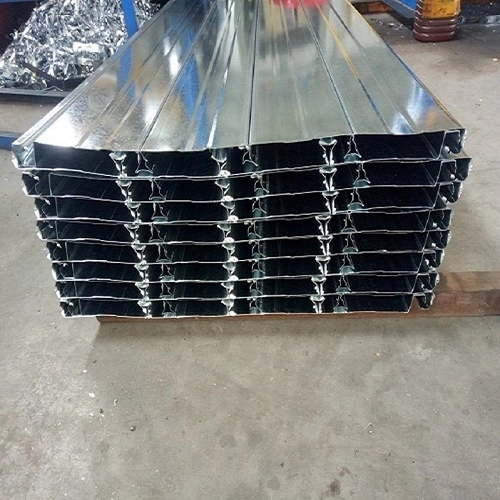

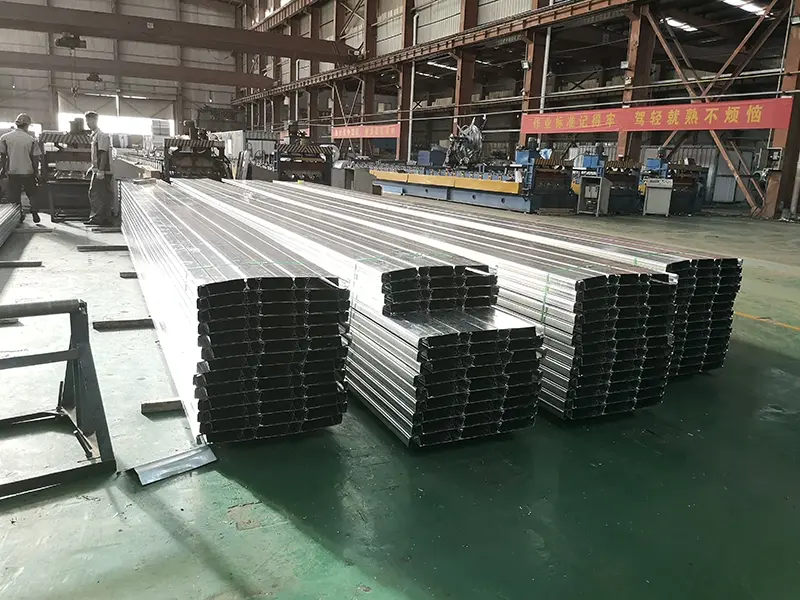

Kanggo produk profil tertutup, kayata model YXB48-200-600 lan YXB65-185-555, desain iga tertutup kanthi lengkap ngemot iga ing beton. Fungsi iki meh padha karo bar tulangan ing papan cast-in-place, ngoptimalake sifat struktural saka baja lan beton nalika menehi tahan geni sing unggul.
Pambangunan papan lantai komposit kudu nyukupi syarat dhasar ing ngisor iki miturut standar nasional lan kode industri.
| Indikator Kinerja | Parameter/Spesifikasi | Cathetan / Basis Standar |
|---|---|---|
| Bahan Dasar | Q235, Q345, lsp. | Hot-dip galvanis kumparan baja |
| Kekandelan umum | 0,7–1,5 mm | Gumantung ing jinis profil lan syarat mbukak |
| Lapisan Galvanis | ≥120 g/m² (loro-lorone) | Meet syarat anti-karat kanggo urip layanan |
| Tuladha Profil | YXB48-200-600, YXB65-185-555, lsp. | Jinis profil tertutup mainstream |
| Jembar efektif | 600–762 mm | Gumantung ing jinis profil |
| Kekuwatan Ngasilake | 235–345 MPa | materi Q235/Q345 |
| Rib / Jembar alur | ≥50 mm | Requirement kanggo beton pouring |
| Total Ketebalan Slab | ≥90 mm | Tutup beton ing ndhuwur lembaran baja profil ≥50 mm |
| Standar sing ditrapake | GB 55004-2021; 05SG522 | Kode wajib kanggo struktur komposit; atlas standar nasional |
Papan lantai komposit selaras karo syarat konstruksi kanthi cepet saka struktur baja utami. Sawise dilebokake, lembaran baja profil dadi platform kerja langsung, mbisakake alur kerja konstruksi berurutan sing ngidini instalasi simultan ing pirang-pirang lantai lan tuang beton. Ing aplikasi bangunan super-dhuwur, karakteristik iki ndhukung kontrol efektif saka jadwal construction sakabèhé.
Diuji dening Pusat Nasional kanggo Pengawasan Kualitas lan Inspeksi Sistem Pemadam Kebakaran Tetap lan Komponen Tahan Api, dek lantai komposit profil tertutup memenuhi syarat rating tahan geni tanpa perlu semprotan tahan api ing konfigurasi tartamtu. Miturut Kode Teknis kanggo Perlindhungan Kebakaran Struktur Baja (GB 51249-2017), yen dek lantai komposit nyukupi syarat verifikasi tahan geni kanthi nyathet efek membran, ora ana langkah proteksi geni tambahan sing dibutuhake. Efek membran ing deformasi gedhe ngidini dek nggunakake potensial tahan geni sing ana.
Desain ditutup-rib njamin iga dek baja wis kebak encased ing beton, padha reinforcing bar ing papan cast-in-panggonan. Iki maksimalake sifat-sifat baja lan beton ing sistem tulangan struktural. Pengujian eksperimen negesake manawa dek lantai profil tertutup duwe kapasitas bantalan beban lan resistensi geser sing unggul dibandhingake karo sistem profil mbukak.
Dek lantai komposit nggunakake sheeting baja profil minangka formwork permanen, ngilangi proses instalasi, stripping, lan shoring sing ana gandhengane karo formwork kayu tradisional. Sajrone fase layanan, fungsi kasebut minangka tulangan tegangan ngisor, nyuda jumlah rebar sing dibutuhake. Embossments ing lumahing dek nggawe ikatan kuwat karo beton, lan Gawan stiffening ribs njamin sistem ngirim kapasitas mbukak-prewangan dhuwur.
1. Formwork permanen tanpa Stripping.Lembaran baja profil ngganti formwork tradisional, ngilangi instalasi, stripping, lan langkah-langkah shoring. Iki nyepetake jadwal konstruksi lan nyuda biaya tenaga kerja.
2. Fungsi Struktural Ganda.Lembaran kasebut minangka bekisting sajrone konstruksi lan minangka tulangan tensile sajrone fase layanan, nyuda konsumsi rebar lan beton.
3. Fire Resistance saka Ditutup-Profil Decks.Dek lantai komposit profil tertutup sing diuji bisa nyukupi syarat rating tahan geni tanpa semprotan tahan api, nyuda biaya proyek.
4. Alur Kerja Sekuensial Efisien.Sistem iki ndhukung instalasi simultan lan tuang beton ing pirang-pirang lantai. Sawise dipasang, decking kasebut minangka platform kerja kanggo tugas-tugas sabanjure kayata instalasi langit-langit lan rute sarana.
5. Kinerja Seismik.Decking lantai disambungake menyang balok baja primer lan sekunder liwat stud geser, mbentuk sistem struktur terpadu kanthi resistensi seismik sing luwih apik.
Kanggo pilihan profil:Profil ditutup-rib dianjurake kanggo proyèk mrintahake resistance geni luwih lan tumindak gabungan tanpa fireproofing tambahan. Profil open-rib bisa digunakake ing ngendi instalasi sing luwih prasaja utawa bobot sing luwih entheng luwih disenengi, nanging tahan geni lan kapasitas muatan kudu diverifikasi kanthi kapisah.
Kanggo kekandelan slab lan tulangan:Kekandelan slab total kudu paling sethithik 90 mm, kanthi tutup beton paling sethithik 50 mm ing ndhuwur lembaran baja profil. Jumlah tulangan tambahan gumantung saka span, beban, lan syarat rating geni.
Kanggo kekiatan lapisan galvanis:Bobot lapisan galvanis standar paling sethithik 120 g/m² ing loro-lorone. Kanggo lingkungan sing banget korosif, lapisan sing luwih abot utawa proteksi tambahan bisa uga dibutuhake.
Sajrone instalasi:Priksa manawa welding stud geser sing tepat liwat dek menyang balok baja. Tindakake jarak stud lan jarak pinggir sing ditemtokake. Priksa manawa dek wis didhukung kanthi cukup sajrone tuang beton kanggo nyegah defleksi sing gedhe banget.
1.Sistem lantai lan atap kanggo struktur baja dhuwur lan dhuwur.
2.Bangunan umum sing amba kayata stadion, pusat pameran, lan terminal bandara.
3.Lantai kanggo bangunan industri lan komersial, kalebu pabrik industri, gudang logistik, lan struktur parkir.
4.Proyek struktur baja mbutuhake konstruksi kanthi cepet lan alur kerja berurutan.

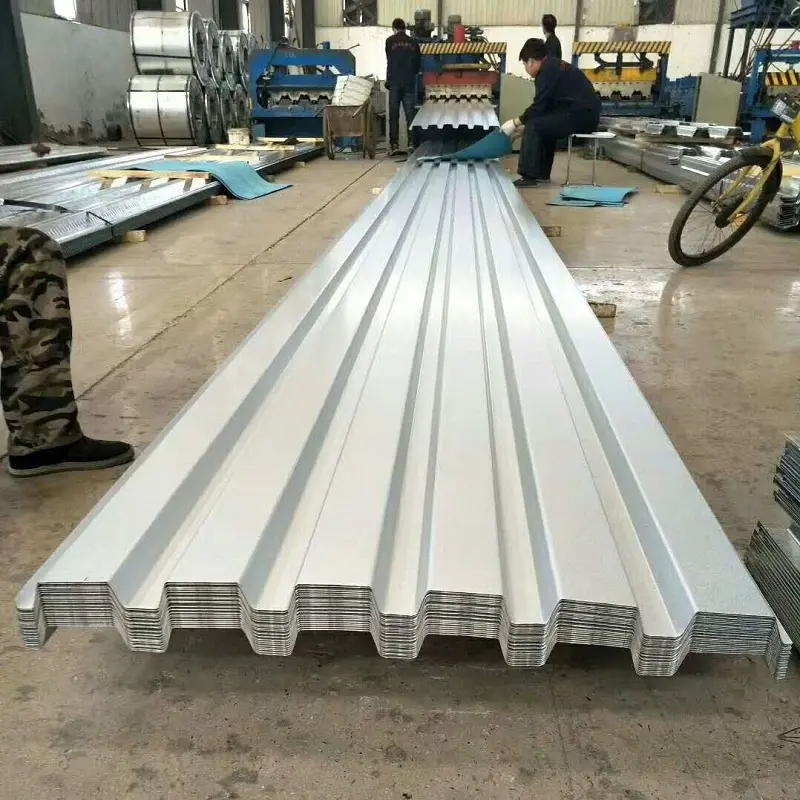

Profil mbukak-rib wis kapapar iga trapezoidal sing ora kebak ditempelake ing beton, nalika profil ditutup-rib duwe iga sing rampung terlampir. Profil ditutup-rib biasane nyedhiyakake aksi komposit sing luwih apik lan tahan geni amarga iga tumindak kaya bar tulangan lan beton kanthi lengkap nutupi baja.
Ora tansah. Dek lantai komposit profil tertutup bisa uga nyukupi syarat tahan geni tanpa semprotan tahan api yen nyukupi kahanan ing GB 51249-2017, kayata ngitung efek membran. Nanging, profil mbukak-rib utawa geladhak karo slabs tipis mbutuhake pangayoman geni tambahan. A assessment engineering geni dianjurake.
Decking disambungake menyang balok baja nggunakake welding kandang liwat-deck. Kancing geser dilas liwat dek menyang flange balok, nggawe sambungan komposit. Dhiameter stud, jarak, lan embedment kudu ngetutake desain proyek lan standar sing relevan.
Kekandelan sing dibutuhake gumantung saka jinis profil, span, kekandelan beton, lan beban desain. Kanggo lantai kantor utawa omah sing khas, kekandelan 0.8-1.2 mm umume, nanging jarak sing luwih dawa utawa beban sing luwih abot mbutuhake 1.2-1.5 mm. Petungan struktural kudu ditindakake kanggo nemtokake kekandelan sing cocog.
Lapisan galvanis standar nyedhiyakake resistensi karat sing apik kanggo umume aplikasi njero ruangan. Kanggo lingkungan njaba ruangan utawa banget korosif, lapisan galvanis sing luwih abot utawa langkah protèktif tambahan bisa ditemtokake. Hubungi spesifikasi proyek kanggo syarat daya tahan.
Tianjin SENBO Building Materials Technology Co., Ltd. minangka produsen decking lantai komposit, panel atap lengkung Al-Mg-Mn, panel atap jahitan sing ngadeg, lan produk amplop logam liyane. Basis produksi kita dumunung ing Zona Pembangunan Ekonomi Jinghai, Tianjin, China, dilengkapi jalur produksi otomatis lan proses pemeriksaan kualitas papat tahap. Kanggo informasi luwih lengkap babagan pabrik, sertifikasi, kemampuan tes, lan referensi proyek, bukak kitaBabagan Kitakaca utawahubungi tim teknik kita.
