SENBO Bahan Bangunannyedhiyakake panel roofing jahitan sing ngadeg minangka bagéan saka sawetara produk sistem gendheng logam. Panel iki digulung saka gulungan logam menyang profil rib dhuwur lan digabungake kanthi interlocking sudhut vertikal panel jejer. Iki digunakake kanthi wiyar ing bangunan umum lan fasilitas industri sing akeh tahan banyu lan tahan angin.

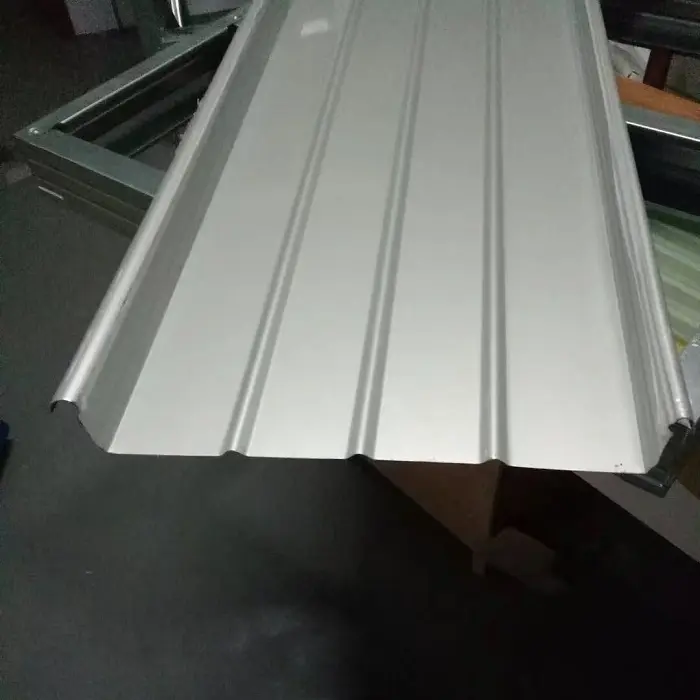

Panel roofing jahitan ngadeg minangka komponèn logam profiled digawe dening gulungan logam roll-mbentuk menyang salib-bagean dhuwur-rib. Iku mbentuk perakitan gendheng terpadu liwat interlocking lan ngunci saka sudhut vertikal panel jejer.
Boten kados sheets baja profil standar sing fastened langsung menyang purlins karo penetrating ngawut-awut, sistem jahitan ngadeg nyambung panel kanggo purlins nggunakake dirancang khusus aluminium alloy klip. Klip iki disambungake menyang purlins. Panel dipasang ing klip, lan mesin seaming banjur ngunci pinggiran vertikal panel jejer kanthi nggunakake kunci siji utawa kunci dobel 360 °. Iki nggawe sambungan ngusapake antarane panel lan klip, uga segel interlocking nyenyet antarane panel piyambak.
Pilihan materi dhasar gumantung ing lingkungan operasi lan syarat daya tahan:
Lembaran paduan Aluminium-Magnesium-Manganese (Grade AA3004/3003):Biasane 0,7–1,2 mm nglukis, kanthi kekuatan ngasilake paling sethithik 190 MPa, kekuatan tarik 240–285 MPa, lan kapadhetan 2,73 g/cm³. Iki kira-kira siji-katelu Kapadhetan baja. Urip layanan desain luwih saka 50 taun.
Lembaran baja Aluzinc (Dilapisi Aluminium-Seng):Nawakake 3-5 kaping resistance karat saka baja galvanis standar.
Lembaran baja tahan karat:Cocog kanggo bangunan umum pesisir skala gedhe sing mbutuhake tahan angin dhuwur.

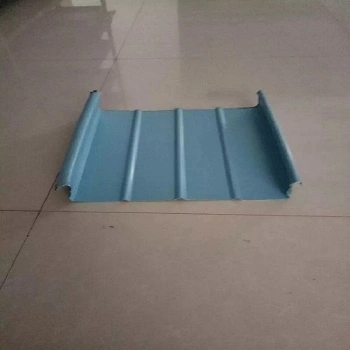

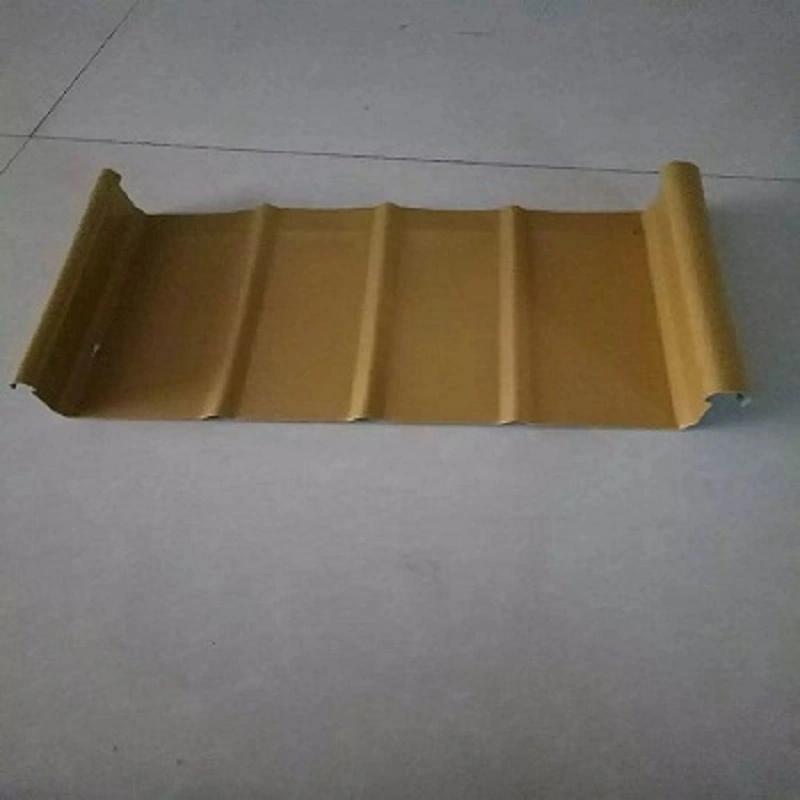

Profil panel umum kalebu YX65-300, YX65-330, YX65-400, lan YX65-430. Profil YX65-300 nduweni dhuwur iga 65 mm lan jembar jangkoan efektif 300 mm. Panel saenipun kudu terus-terusan ing arah slope tanpa sambungan utawa sambungan sekrup. Dawane panel profil umume ora ngluwihi 25 m, lan titik kontrol deformasi kudu digabung.
Sistem roofing jahitan sing lengkap biasane nggunakake struktur komposit multi-lapisan. Contone, proyek bale pameran "Window to the Future of South Taihu" nggunakake perakitan atap sing kalebu lembaran dasar (baja profil), papan insulasi wol rock, lan panel atap jahitan sing ngadeg. Iki nggabungake dhukungan struktural, insulasi termal, lan fungsi waterproofing. Kajaba iku, proyek resort ski Yaoxue Ice lan Snow World nggunakake sistem atap jahitan aluminium-magnesium-mangan sing digabungake karo sistem insulasi termal terpadu.
Rintangan angin minangka indikator kinerja kritis kanggo sistem atap jahitan ing wilayah pesisir lan proyek bangunan umum skala gedhe. Minangka bagéan saka proyek pemugaran lan penguatan kanggo atap logam Terminal 2 ing Bandara Nanchang Changbei, panel atap logam jahitan HXY-400 nganakake tes sistematis liwat uji coba angkat angin skala penuh.
Asil kasebut nuduhake yen panggunaan klip tulangan nambah kapasitas beban angkat angin kanthi 4,18 kaping dibandhingake panel tanpa klip. Faktor kayata jarak purlin, kapasitas geser konektor purlin, lan kekuatan lentur saka purlins dhewe langsung dipengaruhi kapasitas angkat angin. Riset ing atap logam kanthi jarak purlin sing beda-beda nuduhake korélasi langsung antarane beban kegagalan utama sistem jahitan ngadeg lan jarak purlin. Asil eksperimen didadekake siji karo tren diamati ing simulasi numerik, nyediakake basis kanggo desain beban angin pokok lan construction.
Sistem roofing jahitan ngadeg nyukupi syarat kanggo kedap udara, kedap banyu, lan tahan angin kanthi nggunakake sealant sing wis disuntikake lengkap ing panel logam lan kunci jahitan 360 °. Panel kasebut mbentuk unit sing terus-terusan ing sadawane lereng tanpa sambungan utawa sambungan sekrup sing katon, sing nyuda risiko bocor sing ana gandhengane karo atap pengikat tradisional, kayata korosi ing bolongan pengikat lan degradasi sealant.
Pangobatan sumunar dibutuhake ing kabeh persimpangan ing ngendi panel roofing ketemu tembok fasad utawa struktur sing metu saka atap. Bahan sealing ditrapake ing sendi puteran. Ikatan aman karo sealant silikon dibutuhake ing tumpang tindih antarane sumunar dhasar lan panel, nalika strip sealing umpluk digunakake ing antarane sumunar ndhuwur lan panel, uga ing antarane pinggir pinggir lan panel.
Ekspansi termal lan kontraksi bahan logam ing fluktuasi suhu sing signifikan minangka fenomena fisik sing ana. Sambungan geser ing antarane panel atap jahitan sing ngadeg lan penyangga tetep ngidini panel bisa nggedhekake lan kontraksi kanthi bebas ing sadawane lereng kanggo nanggepi fluktuasi suhu, saéngga nampung stres termal.
Nalika dawa panel profil saenipun ora ngluwihi 25 meter, titik kontrol deformasi sing cocog kudu ditetepake kanggo nuntun arah ekspansi lan kontraksi. Iki nyegah panel buckling utawa detasement saka konektor support. Karakteristik iki uga ngidini panggunaan panel tunggal nganti 35 meter utawa luwih, nyuda jumlah tumpang tindih melintang.
Sistem panel atap jahitan FLEX-LOK 400 digunakake kanggo atap logam mlengkung gedhe (99m lan 72m) proyek Xiamen Convention and Exhibition Center Phase III. Sistem kasebut kalebu purlin galvanis kanthi kekuatan dhuwur, panel atap jahitan sing ngadeg, lan dek lantai struktural. Wis kabukten menehi resistensi kanggo angkat angin lan karat, uga kinerja waterproofing lan insulasi termal.

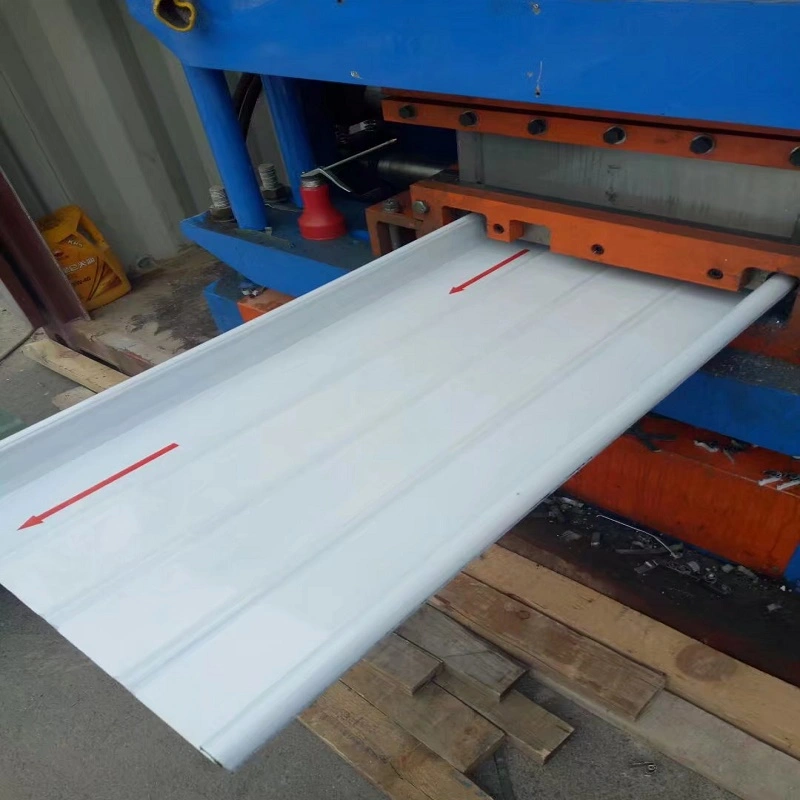

Sajrone construction, panel gendheng padha muter-kawangun ing situs, lan komponen dipasang ing arah madhep adoh saka angin. Persyaratan posisi sing ketat dileksanakake kanggo instalasi sambungan sing rinci. Kajaba iku, sistem roofing aluminium-magnesium-mangan sing ngadeg kanthi jahitan kasil ditrapake ing struktur baja sing mlengkung kompleks saka proyek Balai Pameran "Window to the Future" ing Taihu Kidul.
Konstruksi lan instalasi panel atap jahitan sing didhukung dening sistem standar. Sesuai karo spesifikasi teknis JGJ 255-2012 (Spesifikasi Teknis kanggo Atap Awan lan Atap Logam), ana panyimpangan sing diidini kanthi jelas kanggo kualitas instalasi: panyimpangan 5-7 mm ing pas komponen longitudinal sing terus-terusan (kanthi ambang 35 meter) lan panyimpangan atap + 20 / + 30 mm (kanthi ambang 50 mm).
Atlas standar nasional 24CJ113-1 (Rincian Arsitektur kanggo Panel Logam (Part I): 360 ° Seamed Standing-Seam Metal Roofing System) nyedhiyakake gambar konstruksi sing rinci kanggo kabeh titik sambungan, wiwit saka sendi panel nganti talang, jalur cahya awan, ventilator, lan konduktor proteksi kilat.
Parameter ing ngisor iki adhedhasar produksi standar lan standar nasional sing relevan. Kustomisasi kasedhiya kanggo nyukupi syarat proyek tartamtu.
| Indikator Kinerja | Parameter/Spesifikasi | Standar / Cathetan |
|---|---|---|
| Standar sing ditrapake | GB 50345, JGJ 255-2012 | Kode Teknis kanggo Teknik Atap; Spesifikasi Teknis kanggo Atap Awan lan Atap Logam |
| Referensi Desain | 24CJ113-1 | Rincian konstruksi kanggo sistem atap logam 360 ° jahitan sing dipasang |
| Bahan Dasar | Paduan Al-Mg-Mn (AA3004/3003) / Baja berlapis Al-Zn / Baja tahan karat | Dipilih adhedhasar lingkungan operasi |
| Ketebalan Al-Mg-Mn | 0,7–1,2 mm | 0,9 mm umume digunakake |
| Kekuwatan Ngasilake Al-Mg-Mn | ≥190 MPa | Kekuwatan tarik: 240–285 MPa |
| Profil khas | YX65-300/330/400/430 | Dhuwur iga: 65 mm |
| Panel Limit Length | ≤25 m (dianjurake) | Titik kontrol panuntun dhumateng deformasi dibutuhake |
| Gutter Lap Length | ≥150 mm (≥200 mm yen ora ana talang atap) | Miturut syarat JGJ 255-2012 |
| Dhuwur sumunar | ≥250 mm (syarat kode minimal) | GB 50693-2011 |
| Angin Uplift Resistance | Tulangan kanthi klip nambah kapasitas 4,18x | Diverifikasi kanthi tes skala lengkap ing Bandara Changbei |
1. Waterproofing struktural tanpa bolongan Fastener.Ora ngawut-awut nembus lumahing panel. Sambungan interlocking seamed 360 ° sing digabungake karo sealant sing wis disuntikake terus-terusan nyuda risiko bocor sing ana gandhengane karo bolongan pengikat.
2. Resistance Angin sing bisa diverifikasi lan bisa diatur.Pengujian angkat angin skala penuh negesake manawa klip penguatan bisa nambah kapasitas beban beban nganti 4,18 kali. Faktor kayata jarak purlin lan kapasitas mbukak konektor langsung mengaruhi kinerja resistance angin gendheng kang.
3. Ekspansi Termal Adaptif lan Kontraksi.Klip geser ngidini panel kanggo nggedhekake lan kontrak bebas ing sadawane lereng. TCTerms kontrol ewah-ewahan bentuk-nuntun njamin gerakan ana ing arah dimaksudaké, nyegah panel buckling utawa detasemen.
4. Pilihan Materi macem-macem.Paduan aluminium-magnesium-mangan (umur layanan luwih saka 50 taun), baja dilapisi Al-Zn, lan baja tahan karat kasedhiya kanggo cocog karo macem-macem lingkungan korosif lan syarat proyek.
5. Dhukungan Standar Komprehensif.Desain, rincian struktural, lan panriman instalasi didhukung dening GB 50345, JGJ 255-2012, lan atlas standar nasional 24CJ113-1.
Kanggo desain tahan angin:Jarak Purlin lan jinis klip mengaruhi kapasitas angkat angin. Pengujian skala lengkap utawa petungan teknik kudu digunakake kanggo verifikasi konfigurasi sing dipilih. Klip penguatan bisa uga dibutuhake ing wilayah angin gedhe.
Kanggo aplikasi long-panel:Yen dawa panel ngluwihi 25 m, kalebu titik kontrol deformasi kanggo nuntun gerakan termal. Konfirmasi manawa detail klip geser ngidini sawetara gerakan sing dikarepake tanpa ikatan.
Kanggo lingkungan korosif:Pilih bahan dhasar miturut kahanan cahya. Al-Mg-Mn alloy lan stainless steel cocok kanggo atmosfer pesisir utawa industri. Verifikasi kompatibilitas lapisan karo faktor lingkungan lokal.

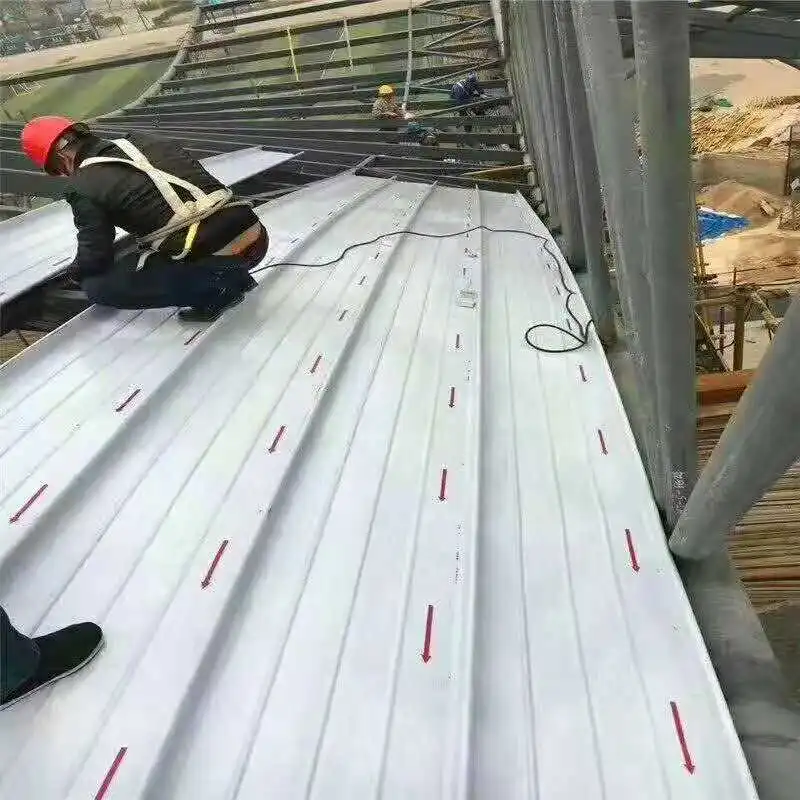

Sajrone instalasi:Panel biasane digulung ing situs utawa ing pabrik. Priksa manawa proses seaming ditindakake kanthi peralatan sing dikalibrasi. Pasang panel ing arah madhep adoh saka angin lumaku yen bisa. Priksa manawa kabeh kelip-kelip lan sealant diselehake kanthi bener sadurunge jahitan.

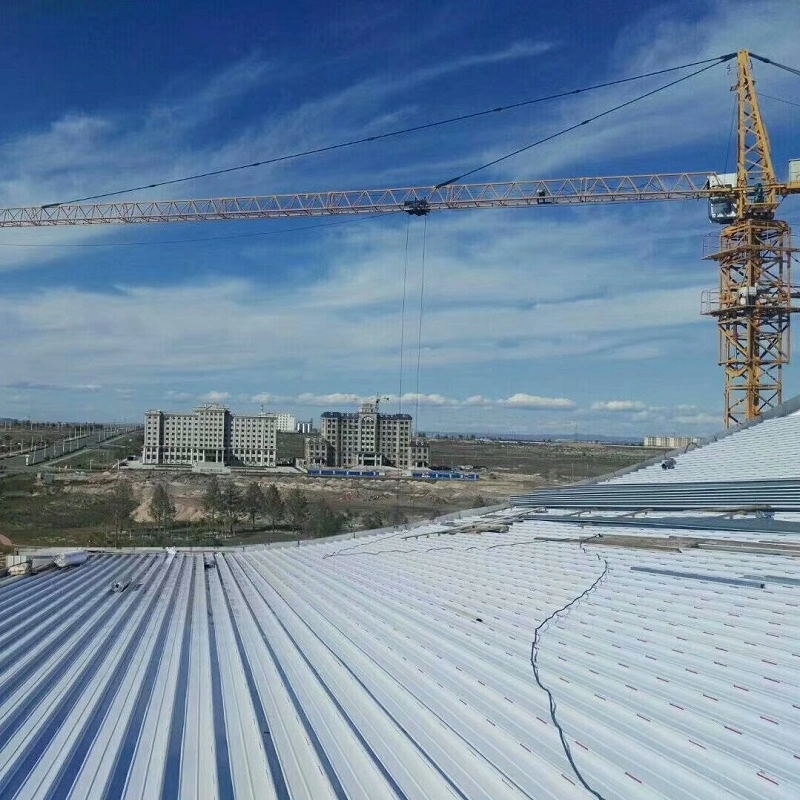

1.Sistem roofing logam kanggo hub transportasi gedhe kayata terminal bandara lan stasiun sepur kacepetan dhuwur.
2.Atap logam kanggo bangunan umum sing amba kalebu stadion, pusat pameran, lan teater.
3.Roofing kanggo gedhe-span mlengkung utawa struktur baja wangun Komplek, karo kemampuan mlengkung lan mlengkung kasedhiya.
4.Bangunan ing pesisir, wilayah rawan angin topan sing mbutuhake rating tahan angin dhuwur, nggunakake langkah-langkah penguatan klip yen perlu.
Lembar profil konvensional dipasang liwat permukaan panel kanthi sekrup, nggawe titik penetrasi sing bisa dadi jalur bocor liwat wektu. Panel jahitan sing ngadeg nggunakake klip sing didhelikake lan sambungan sing dijahit kanthi mekanis, saengga ora ana pengikat sing katon. Iki nyuda risiko mlebu banyu lan ngidini gerakan termal liwat sambungan geser.
Kanggo lingkungan pesisir utawa dhuwur-karat, aluminium-magnesium-mangan alloy utawa stainless steel biasane dianjurake. Al-Mg-Mn alloy nawakake resistance karat apik lan umur layanan dawa, nalika stainless steel menehi kekuatan luwih kanggo desain tahan angin. Baja sing dilapisi Al-Zn bisa digunakake ing kahanan sing kurang agresif.
Panel dipasang ing struktur liwat klip sing ngidini gerakan ing sadawane panel. Iki tegese panel bisa nggedhekake lan kontrak tanpa tekanan ing pengikat utawa nyebabake pengalengan minyak. Titik kontrol deformasi bisa uga dibutuhake ing panel dawa kanggo ngarahake gerakan lan nyegah buckling.
ya wis. Panel-panel kasebut bisa digulung lan banjur dilengkung ngetutake wangun gendheng cembung utawa cekung. Proyèk kayata Pusat Konvensi lan Pameran Xiamen wis nggunakake sistem jahitan ngadeg kanggo atap mlengkung amba. Kapabilitas curving tartamtu gumantung saka profil lan kekandelan materi.
JGJ 255-2012 menehi toleransi instalasi, kalebu panyimpangan 5-7 mm kanggo komponen longitudinal terus-terusan lan panyimpangan +20 / + 30 mm kanggo slope gendheng. Atlas standar nasional 24CJ113-1 nyedhiyakake gambar sambungan sing rinci. Sesak banyu biasane diverifikasi kanthi inspeksi visual lan, yen dibutuhake, kanthi tes selang utawa kolam.
Tianjin SENBO Building Materials Technology Co., Ltd. minangka produsen panel atap jahitan sing ngadeg, pipa baja sing dilapisi warna, panel pencahayaan FRP, lan produk amplop logam liyane. Basis produksi kita dumunung ing Zona Pembangunan Ekonomi Jinghai, Tianjin, China, dilengkapi jalur produksi otomatis lan proses pemeriksaan kualitas papat tahap. Kanggo informasi luwih lengkap babagan pabrik, sertifikasi, kemampuan tes, lan referensi proyek, bukak kitaBabagan Kitakaca utawahubungi tim teknik kita.
