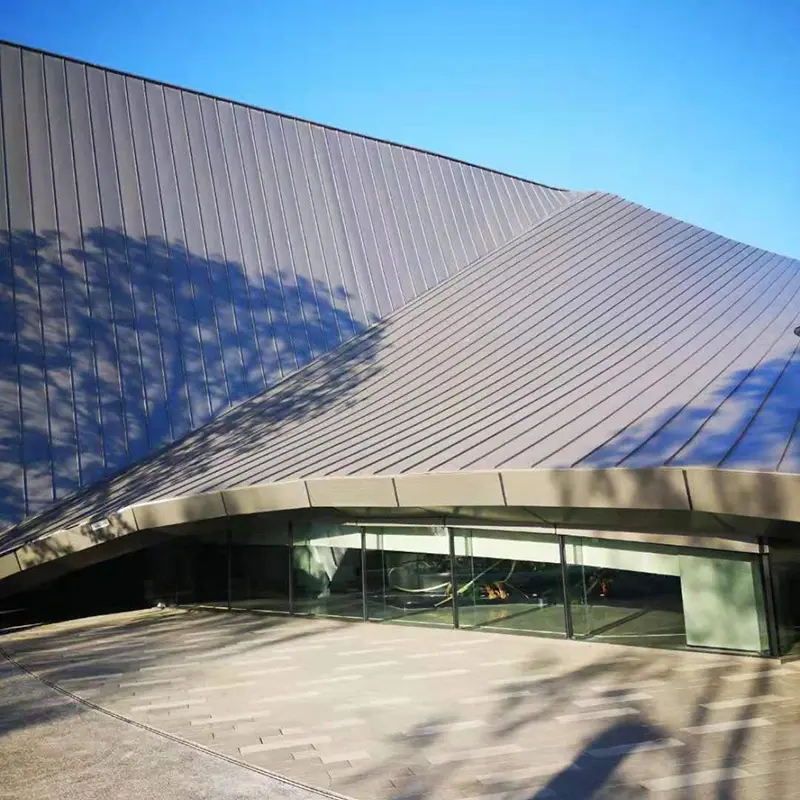

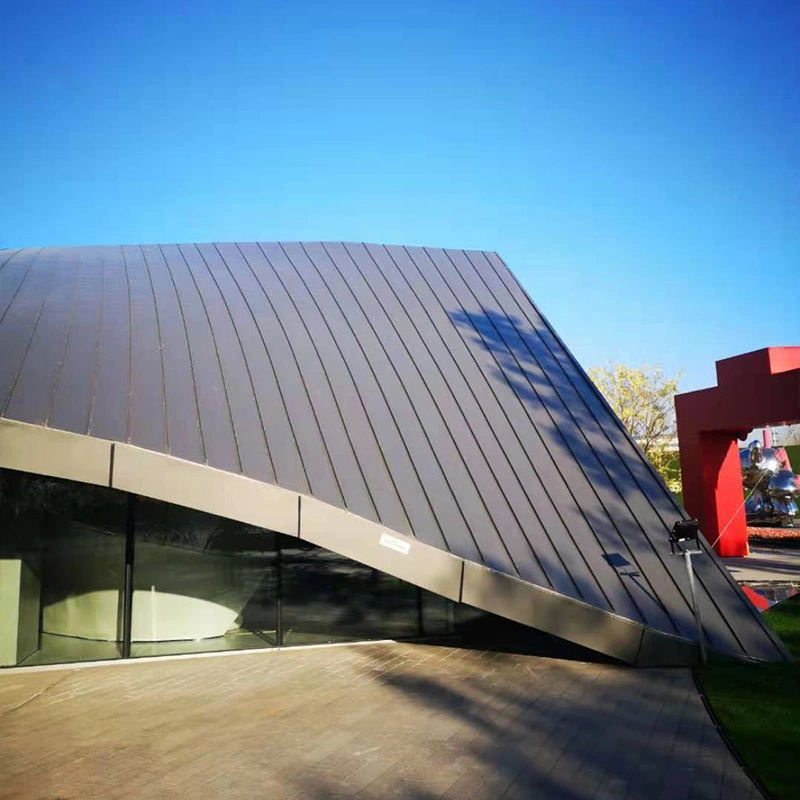

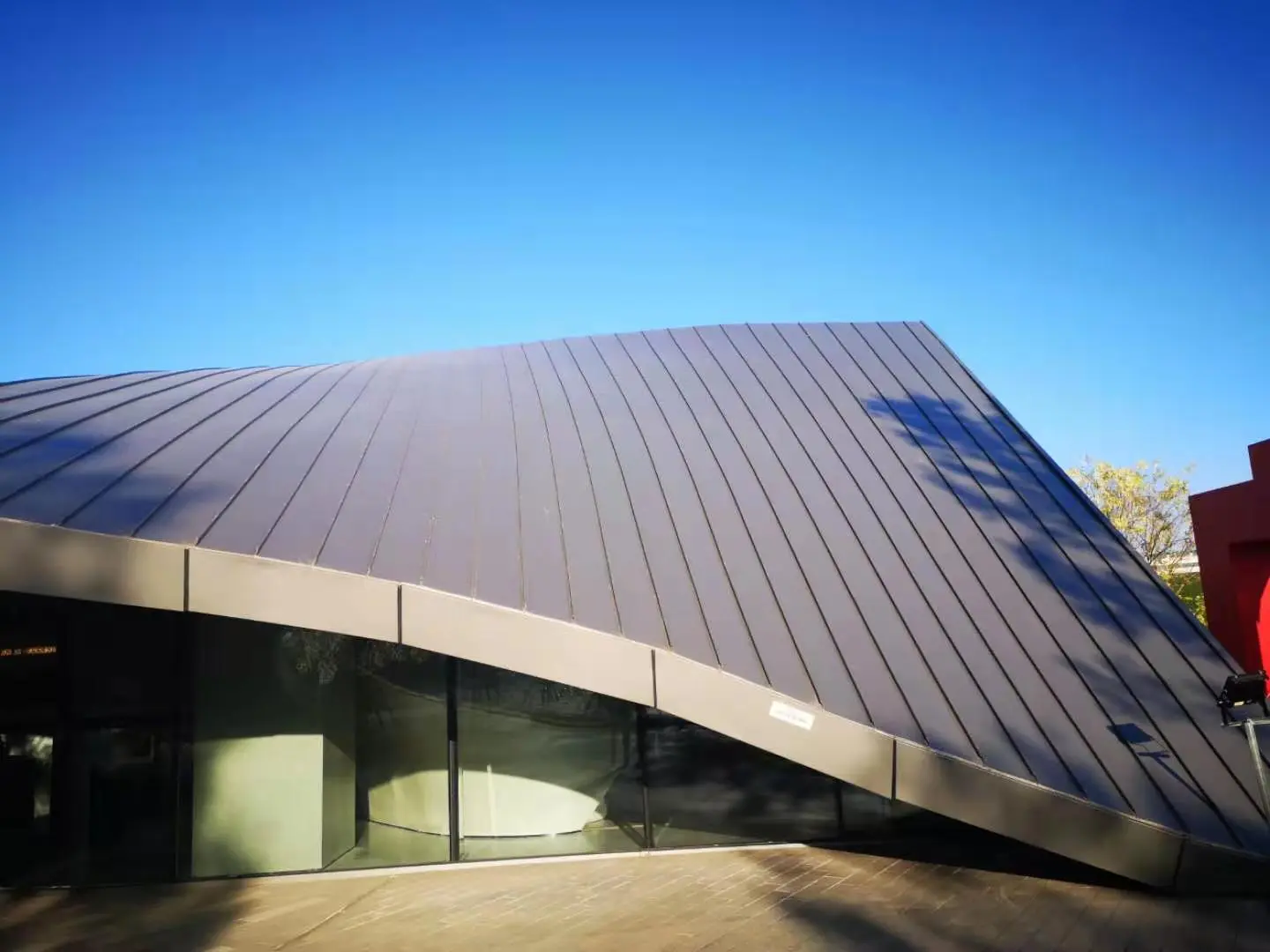

Panel Dekorasi Metal Roofing

Panel dekoratif roofing logam mbentuk lapisan visual njaba sistem gendheng logam, dipasang kanthi kapisah saka lapisan waterproofing. Waterproofing ditangani dening panel atap struktural ing ngisor, nalika panel dekoratif nyatakake wangun arsitektur lan menehi keuntungan sekunder kayata shading, perbaikan akustik, lan perlindungan kanggo membran waterproofing. SENBO nyedhiyakake panel kasebut kanthi sertifikat materi lan cathetan inspeksi dimensi, lan tim proyek menehi dhukungan teknis kanggo tata letak panel lan urutan instalasi.

Pilihan Material

Pilihan materi panel dekoratif gumantung saka wangun sing dibutuhake, bobot, lan tahan cuaca. Pilihan ing ngisor iki umume digunakake:

• Paduan aluminium panel kulit tunggal:Biasane 2,0 mm kanggo 3,0 mm nglukis karo PVDF Rampung. Dheweke nawakake macem-macem warna, bentuk sing apik kanggo bentuk kompleks, lan bobote sithik.
• Lembaran profil Al-Mg-Mn:Kelas AA3004 utawa AA3003, kanthi kekuatan tarik 240 MPa nganti 285 MPa lan kapadhetan 2,73 g/cm³, kira-kira siji katelu saka baja. Dirancang kanggo luwih saka 50 taun layanan lan cocok kanggo gendheng sudhut mlengkung.
• Panel komposit aluminium honeycomb:Lembar pasuryan saka 0,8 mm nganti 1,0 mm aluminium diikat menyang inti aluminium honeycomb. Dawane sisih sel inti ora luwih saka 9,53 mm lan kekandelan tembok paling sethithik 0,07 mm. Panel iki menehi flatness lan kaku luwih saka sheet ngalangi bobot padha.
• Panel baja dilapisi warna:Gunakake lapisan Al-Zn kanthi kinerja dhuwur kanthi lapisan ndhuwur PVDF. Cocog kanggo roofing dekoratif ing bangunan umum gedhe ing ngendi substrat baja luwih disenengi.

Perawatan lumahing

Kanggo panel aluminium arsitektur, disaranake lapisan fluorokarbon PVDF. Isi resin kudu paling sethithik 70%, lan kekandelan lapisan kudu ketemu YS / T 429.2. PVDF nyedhiyakake resistensi sing kuat kanggo sinar ultraviolet lan njaga stabilitas warna luwih saka 20 taun kanthi luntur utawa kapur minimal.

Sistem Build-up

Lapisan hiasan biasane dipasang ing ndhuwur waterproofing kanggo nggawe gendheng logam dual-lapisan. Ing atap bale ngleboke saka New China International Exhibition Center Phase II, perakitan saka ngisor menyang ndhuwur ana: a 0,8 mm Al-Zn profiled sheet karo lapisan ngadeg minangka lapisan anti banyu, membran anti banyu, insulasi termal, sistem rongko hiasan, lan lumahing panel hiasan. Pemisahan iki njaga waterproofing bebas saka lapisan estetis.

Ringkesan Spesifikasi

Data Aplikasi Proyek

Atap Terminal Bandara

Ekspansi Terminal 5 bandara internasional utama nggunakake atap logam 267.000 m² ing terminal utama, concourses, lan jembatan asrama. Panel hiasan padha 0,8 mm nglukis dhuwur-kekuatan profiled sheets baja karo dhuwur-isi lapisan Al-Zn nyediakake papat kanggo enem kaping resistance karat saka baja galvanis standar. Lumahing PVDF tetep stabil ing antarane -40 ° C lan 150 ° C, menehi perlindungan UV jangka panjang. Proyek kasebut nampa Penghargaan Emas kanggo Teknik Sistem Enclosure Logam ing Penghargaan Ilmu lan Teknologi Industri Waterproofing Arsitektur 2024.

Sistem Aluminium Hiasan Pusat Pameran

Tahap II Pusat Pameran Internasional China Anyar ing Beijing nyakup udakara 280.000 m² atap logam. Atap aula registrasi nggunakake panel aluminium kandel 3 mm kanthi lapisan PVDF minangka lapisan hiasan, didhukung dening pigura tabung persegi aluminium. Ing ngisor lapisan dekoratif, atap kalebu lapisan anti banyu baja profil Al-Zn 0,8 mm kanthi lapisan ngadeg, rong lapisan insulasi wol rock kanthi total 140 mm kanthi kapadhetan 160 kg / m³, membran TPO, lan lapisan nyerep swara baja profil perforasi. Panel hiasan dipasang kanthi mandiri saka waterproofing, entuk efek visual sing dikarepake tanpa kompromi watertightness.

Atap Geometri Komplek ing Pusat Pameran

Pusat Ekspo Internasional Xuzhou Huaihai nggunakake sistem panel dekoratif kanthi elevasi lan tingkat intersecting. Ing cornice ndhuwur digunakake 3 mm nglukis veneer aluminium, lan cornice ngisor digunakake 4 mm nglukis panel komposit aluminium. Tim proyek nggunakake Badhak lan Grasshopper kanggo modeling parametrik kanggo nganalisa kelengkungan lan ngoptimalake panel kanthi papat simpul non-coplanar dadi bentuk datar. Atap hiasan dirakit kanthi instalasi modular, lan amplop bangunan lengkap lulus validasi teknik kanggo daya tahan, waterproofing, kinerja termal, lan integritas struktural.

Atap Panel Honeycomb pindho mlengkung

Papan utama situs permanen Forum Zhongguancun nggunakake sistem panel honeycomb aluminium lengkung ganda sing ora duwe aturan kanggo 6.000 m² area atap. Luwih saka 1.000 spesifikasi panel unik disusun ing konfigurasi berlapis. Struktur dhukungan nggunakake kerangka radiating sing bentuke penggemar kanthi kurung luwes multi-arah ngidini ± 15 ° rotasi ing bidang lan pangaturan sudut antarane 75 ° lan 105 °. Loro nganti telung panel honeycomb dipasang ing siji unit kerangka ing pabrik, banjur dipasang ing situs minangka modul lengkap. Pendekatan prefabrikasi iki nyuda jadwal konstruksi nganti meh siji katelu dibandhingake karo cara tradisional.

Fitur Desain

• Fleksibilitas formulir:Panel bisa warata, mlengkung, tapered, utawa pindho mlengkung. Pemodelan parametrik mbantu ngowahi geometri kompleks dadi panel sing bisa dibangun.
• Stabilitas warna jangka panjang:Lapisan PVDF tahan sinar UV lan kapur, njaga penampilan luwih saka 20 taun.
• bobot entheng:Panel aluminium lan honeycomb nyuda beban struktur dibandhingake karo baja padhet utawa cladding beton.
• Waterproofing independen:Lapisan dekoratif ora nembus waterproofing, sing nyuda risiko bocor ing titik pengikat.
• Instalasi sing efisien:Majelis panel honeycomb unitized nyuda karya ing situs lan nambah keselarasan ing permukaan kompleks.

Aplikasi Khas

• Lapisan gendheng hiasan kanggo terminal bandara lan stasiun sepur kacepetan dhuwur.
• Bangunan umum sing amba kayata pusat pameran, stadion, lan teater.
• Bangunan landmark kanthi wangun gendheng sing unik utawa ora teratur.
• Kompleks komersial, hotel mewah, lan vila sing mbutuhake tampilan atap sing khas.

Cathetan panginstalan

• Verifikasi keselarasan kerangka sing ndhukung sadurunge masang panel dekoratif.
• Gunakake peralatan ngangkat kanthi sling alus supaya ora goresan permukaan sing wis rampung.
• Tindakake urutan pabrikan kanggo pancing-on utawa sistem unitized kanggo mesthekake engagement bener.
• Kanggo panel sing mlengkung, priksa orientasi panel lan pangaturan braket dhukungan sadurunge ndandani pungkasan.
• Segel joints lan sudhut miturut rincian arsitektur, utamané ing ngendi panel ketemu flashings utawa seng nembus.

FAQ

Apa bedane antarane panel dekoratif lan lapisan waterproofing?

Lapisan waterproofing minangka lembaran logam utawa membran sing terus-terusan sing nyegah entri banyu. Panel hiasan dumunung ing ndhuwur lan ora perlu kedap banyu. Pemisahan iki tegese lapisan dekoratif bisa dilubangi, mlengkung, utawa panel tanpa mengaruhi tahan cuaca atap.

Jinis panel apa sing paling apik kanggo atap sing mlengkung?

Al-Mg-Mn alloy profiled sheets bisa muter-kawangun menyang wangun mlengkung lan asring digunakake kanggo Gamelan, single-lengkungan gendheng. Kanggo permukaan sing mlengkung kaping pindho utawa bentuk bebas, panel honeycomb aluminium luwih cocok amarga bisa digawe dadi bentuk kompleks, non-planar nalika njaga kerata.

Kepiye konsistensi warna dijaga ing atap sing gedhe?

Kabeh panel kanggo lumahing padha kudu teka saka kumpulan kumparan padha yen bisa. Yen macem-macem batch ora bisa dihindari, prabédan warna kudu dikontrol menyang nilai ΔE sing ditemtokake. Lapisan PVDF saka sistem cat sing padha cenderung duwe warna lan gloss sing konsisten.

Apa panel hiasan bisa digunakake ing proyek renovasi?

Ya, panel logam dekoratif bisa ditambahake ing atap sing ana kanggo ngganti tampilan utawa nambah kinerja termal, yen struktur sing ana bisa ndhukung bobot tambahan. Evaluasi struktural dibutuhake sadurunge nerusake.

Kontrol Kualitas lan Dokumentasi

Pemasok kudu menehi sertifikat materi kanggo campuran aluminium utawa substrat baja, laporan ketebalan lapisan, lan cathetan inspeksi dimensi. Kanggo geometri kompleks, gambar fabrikasi lan jadwal panel kudu dideleng sadurunge produksi. Priksa panrima ing situs kudu ngonfirmasi dimensi panel, permukaan permukaan, lan bebas saka karusakan transportasi.

Pertimbangan Pilihan

• Konfirmasi geometri arsitektur lan watesan ukuran panel karo fabricator ing awal fase desain.
• Pilih jinis lapisan adhedhasar cahya UV bangunan lan umur layanan sing dikarepake.
• Kanggo situs pesisir utawa industri, priksa manawa lapisan logam lan sistem cat cocok kanggo kategori karat.
• Rencanana pigura dhukungan lan sawetara penyesuaian braket kanggo nampung toleransi panel lan gerakan termal.
• Coba dalan akses pangopènan kanggo mriksa lan ngresiki lumahing hiasan.
