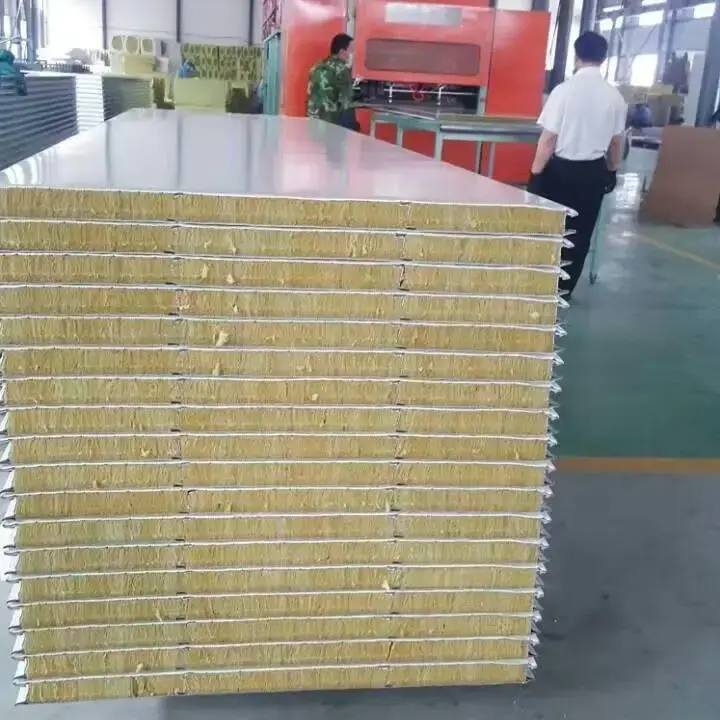

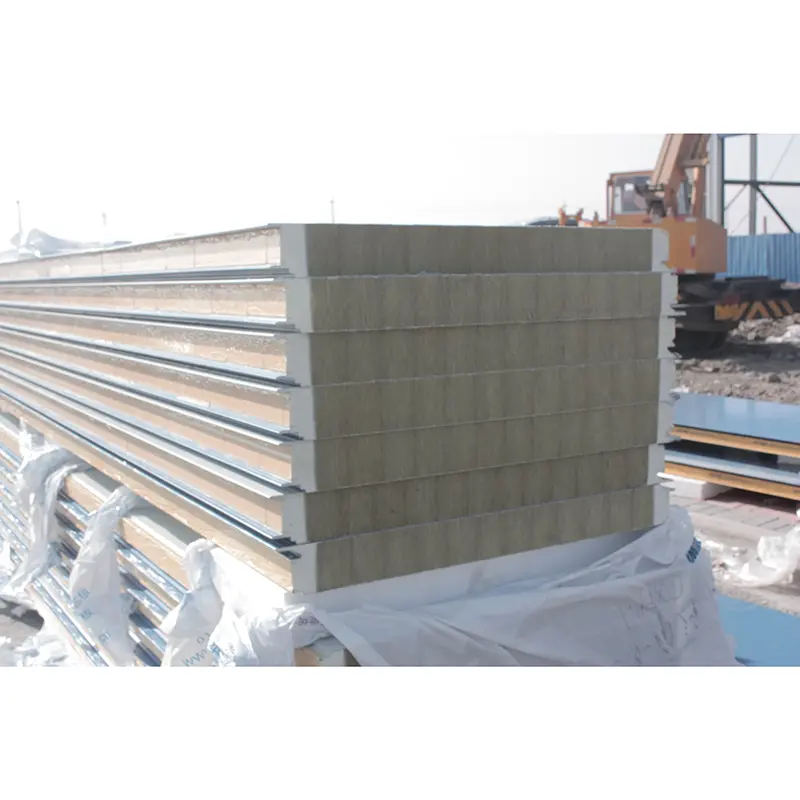

Panel sandwich wol rock minangka panel komposit sing kasusun saka facing logam lan inti wol rock. Inti diprodhuksi saka bijih alam kayata basalt lan dolomit, sing dilebur ing suhu dhuwur, fiberized dening proses centrifugal papat-roll, dianggep karo binders lan repellents banyu, lan banjur nambani ngudani. Sadurunge laminasi, jalur inti dipotong lan diputer 90 derajat supaya orientasi serat tegak karo permukaan panel. Iki nambah kekuatan compressive lan rigidity lentur.
Bahan madhep kalebu baja sing dilapisi warna, baja galvanis, utawa baja dilapisi paduan Al-Zn kanthi kekandelan saka 0,4 mm nganti 0,8 mm. Lapisan permukaan sing kasedhiya yaiku poliester (PE), poliester modifikasi silikon (SMP), poliester tahan lama (HDP), utawa fluorokarbon PVDF. Kapadhetan inti rock wool kisaran saka 100 kg/m³ kanggo 150 kg/m³, karo 120 kg/m³ minangka pilihan standar. Inti diikat menyang facings logam kanthi adesif kekuatan dhuwur kanggo mbentuk panel terpadu.
Ketebalan panel bisa disesuaikan saka 50 mm nganti 150 mm miturut syarat proyek. Jembar efektif biasane 900 mm utawa 1000 mm, karo 1000 mm digunakake kanggo profil corrugated. Dawane panel bisa nganti 15.000 mm, gumantung saka kahanan transportasi.
| Indikator Kinerja | Parameter / Spesifikasi | Basis utawa Cathetan |
|---|---|---|
| Standar Eksekutif | GB / T 23932-2009 | Panel sandwic insulasi termal logam kanggo panggunaan bangunan |
| Bahan Ngadhepi | Color-coated steel / Galvanized steel / Al-Zn coated steel | Ketebalan 0,4-0,8 mm |
| Materi Inti | Wol batu (serat basalt) | Serat jejeg lumahing panel; isi slag wool tilar |
| Kapadhetan inti | 100–150 kg/m³ | Standar 120 kg/m³ |
| Konduktivitas termal | ≤0,043 W/(m·K) | Diukur ing suhu sekitar |
| Kekuwatan Bond | > 0,06 MPa | Antarane madhep lan inti |
| Area Peel Bond | ≥85% | Saben lumahing peeled |
| Kapasitas Beban Fleksibel | ≥0,5 kN/m² ing defleksi L₀/250 | Syarat minimal standar |
| Kinerja Pembakaran | Kelas A (Non-combustible) | GB 8624 Kelas A (A1) |
| Rating tahan geni | 50 mm ≥ 60 menit; 100 mm ≥ 120 min; 150 mm ≥ 180 min | Diverifikasi dening tes tahan geni |
| Kekandelan umum | 50–150 mm | Bisa disesuaikan |
| Jembar efektif | 900–1000 mm | Ilat-lan-alur 900-1000 mm; corrugated 1000 mm |
Inti wol rock minangka bahan serat anorganik sing cocog karo standar non-combustible GB 8624 Kelas A (A1). Tes tahan geni wis diverifikasi manawa panel sandwich wol rock 50 mm nyedhiyakake durasi tahan geni paling sethithik 60 menit, panel 100 mm paling sethithik 120 menit, lan panel 150 mm paling sethithik 180 menit. Inti bisa tahan suhu ndhuwur 1000 ° C. Ora ngobong, nyawiji, utawa ngasilake tetesan cair nalika kena geni, lan ora ngetokake asap beracun. Kinerja iki nyukupi syarat safety geni wajib kanggo bahan amplop bangunan, kalebu sing kasebut ing Kode Desain Kamar Resik. Proyèk pengadaan umum dening Huainan Mining Group kanthi tegas mbutuhake peringkat geni Kelas A kanggo panel sandwich wol rock, sing nggambarake panjaluk kritis kanggo safety geni ing aplikasi industri.
Konduktivitas termal saka inti wol rock kisaran saka 0,040 W / (m·K) kanggo 0,048 W/(m·K), karo nilai ora ngluwihi 0,043 W/(m·K) ing suhu lingkungan. Panel sandwic rock wool kandel 100 mm nduweni koefisien transfer panas ora luwih saka 0,404 W/(m²·K), langsung ketemu standar nasional kanggo ngurangi 75% konsumsi energi bangunan. Inti wol rock digunakake ing sistem tembok lan atap proyek BASF Zhanjiang Verbund Site, kanthi efektif nyuda transfer panas ing antarane ruang interior lan njaba lan nyuda konsumsi energi ing wilayah pabrik lan kantor.
Kekuwatan ikatan antarane facings logam lan inti rock wool kudu luwih saka 0,06 MPa. Ing tes kulit, bahan inti sing isih ana ing permukaan logam kudu disebarake kanthi rata lan nutupi paling ora 85% saka area permukaan sing diikat. Nalika defleksi mid-span tekan L₀/250, kapasitas beban lentur kudu ora kurang saka 0,5 kN/m². Kanggo siji panel sandwich wool rock wool sing kandel 100 mm, kapasitas beban lentur sing diukur tekan 2,68 kN/m², ngluwihi syarat minimal. Kapadhetan inti 120 kg / m³ lan orientasi serat jejeg lumahing panel nyedhiyakake kaku struktural lan kinerja lentur sajrone panggunaan jangka panjang.
Struktur serat keropos saka inti wol rock nyedhiyakake panyerepan swara sing bisa diukur. Panel kandel 50 mm entuk nilai insulasi swara bobot 29 dB, kanthi efektif nyuda gangguan ing njero ruangan sing disebabake dening udan utawa udan es ing atap. Miturut tes ISO 354, kinerja panyerepan swara tekan DELTA LA = 15.7 dB(A).
Panel sandwich wol rock wis divalidasi ing pirang-pirang proyek nyata. Situs BASF Zhanjiang Verbund, basis produksi terintegrasi paling gedhe nomer telu saka Grup BASF ing global, nggunakake sistem panel sandwich wol rock kanthi ekstensif kanggo tembok lan atap. Produk kasebut nuduhake resistensi cuaca lan stabilitas struktural ing kahanan pesisir sing asor, salinitas dhuwur lan paparan angin topan.
Proyek liyane, kalebu taman tema gedhe ing Shanghai, bangunan dhuwur ing Beijing, lan pabrik industri ing Guangzhou lan Luoyang, wis nggunakake materi kasebut kanggo nambah insulasi termal, kedap swara, lan safety geni.
Proyèk renovasi gendheng ing Gedung Komersial Yixing Yunxi lan Gudang Jingtang nglibatake panggantos lengkap atap sing ana karo panel sandwich wol rock lan tambahan sistem dhukungan logam kanggo ngiyataken struktur, ningkatake kapasitas beban-beban sakabèhé lan resistensi tekanan angin.
Inti wol rock ora gampang kobong lan entuk peringkat geni Kelas A. Inti poliuretan biasane dirating B1 utawa B2. Kanggo bangunan kanthi syarat safety geni sing dhuwur, kayata pabrik industri, bangunan umum, lan kamar resik, panel sandwich wol rock minangka pilihan sing luwih dipercaya.
Nyuwun laporan tes pihak katelu saka supplier lan priksa pratondho utama kayata konduktivitas termal, kekuatan ikatan, area kulit, rating tahan geni, lan kinerja pembakaran nglawan syarat GB / T 23932-2009. Inspeksi ing situs kudu kalebu flatness permukaan, keseragaman inti ing pinggir potong, lan ora ana goresan.
Panel nganggo lapisan PVDF utawa HDP bisa tahan luwih saka 20 taun ing kahanan panggunaan lan pangopènan normal. Urip layanan nyata gumantung marang karat lingkungan, paparan UV, karusakan mekanik, lan faktor liyane. Pemriksaan lan pangopènan reguler bisa nambah wektu layanan.
ya wis. Kekandelan panel, dawa, warna madhep, lan jinis lapisan bisa disesuaikan. Disaranake konfirmasi toleransi produksi, jumlah pesenan minimal, lan wektu timbal pangiriman karo pabrikan sajrone tahap desain.

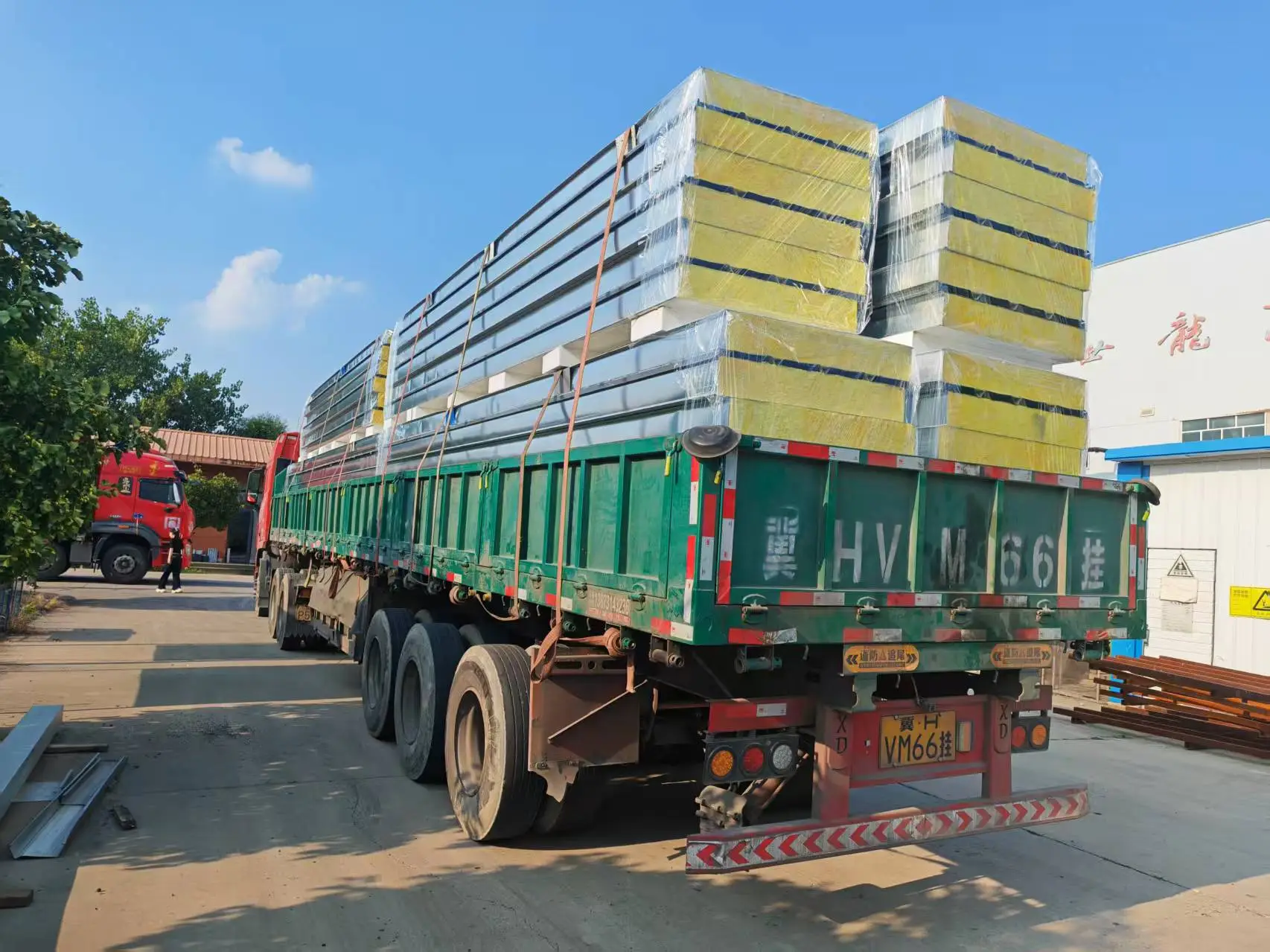

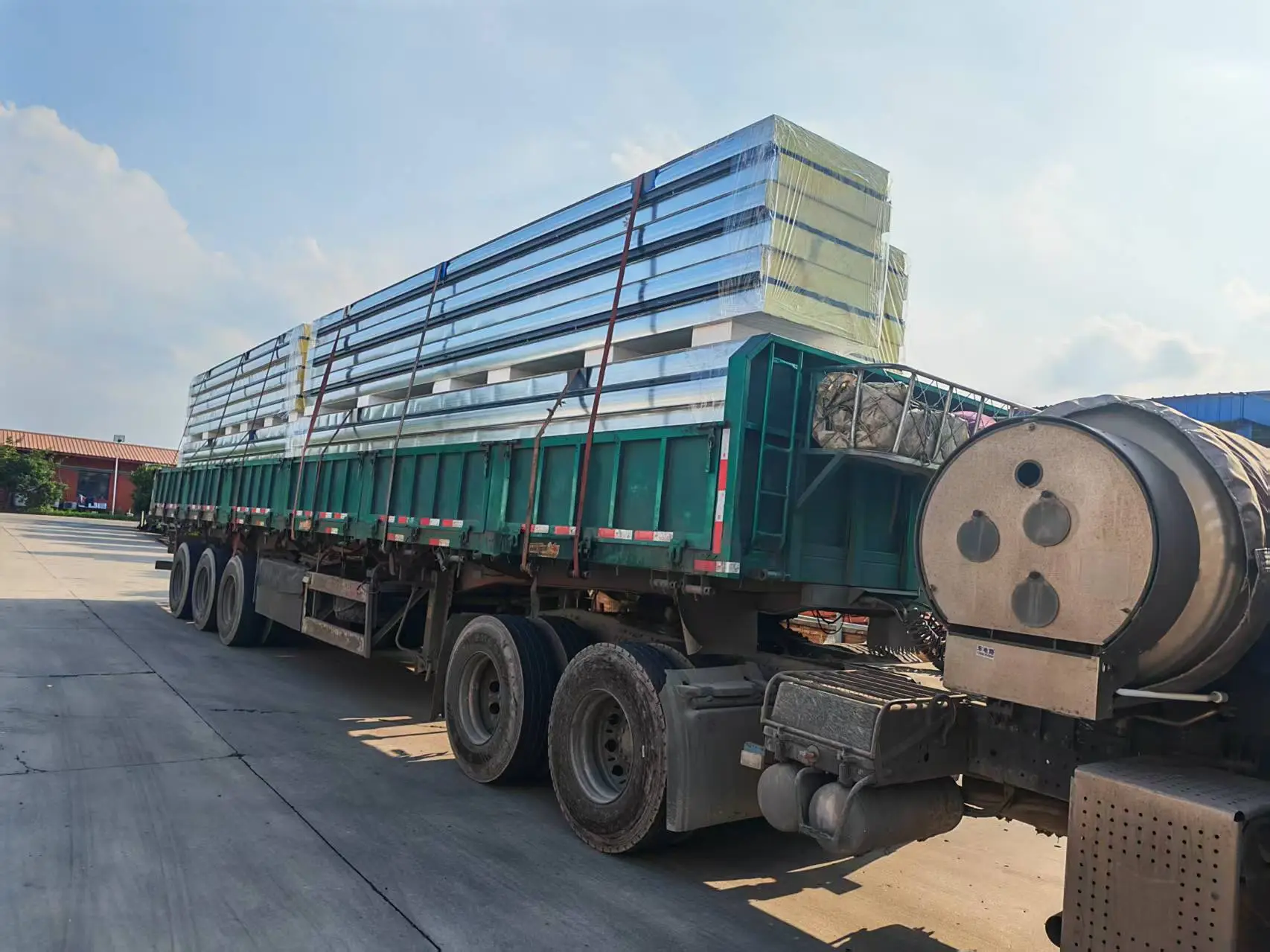

Bahan mentah sing mlebu dipriksa kanggo saben batch, kalebu ketebalan madhep, adhesi lapisan, kerapatan inti, lan orientasi serat. Pemriksaan ing proses kalebu dimensi, ikatan, lan kualitas permukaan. Produk sing wis rampung dipriksa kanggo kemasan lan tumpukan sadurunge dikirim. Kabeh produk bisa diwenehake karo laporan inspeksi pabrik sesuai karo GB / T 23932-2009. Laporan tes jinis pihak katelu uga kasedhiya ing panyuwunan proyek.
