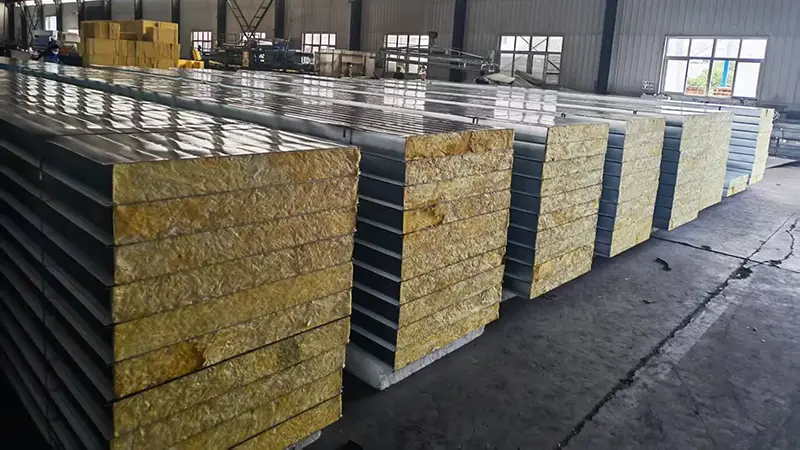

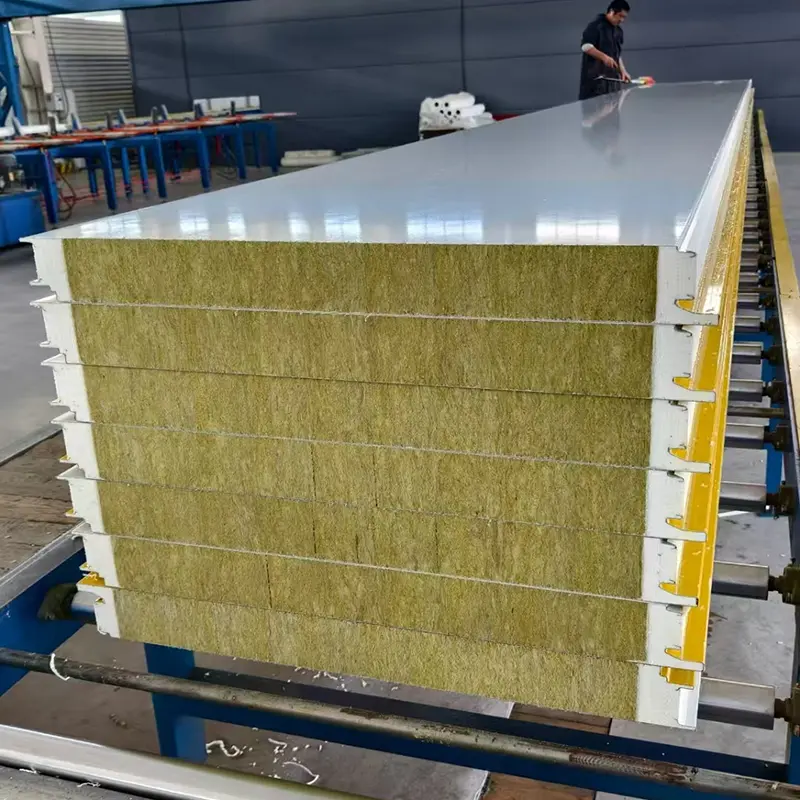

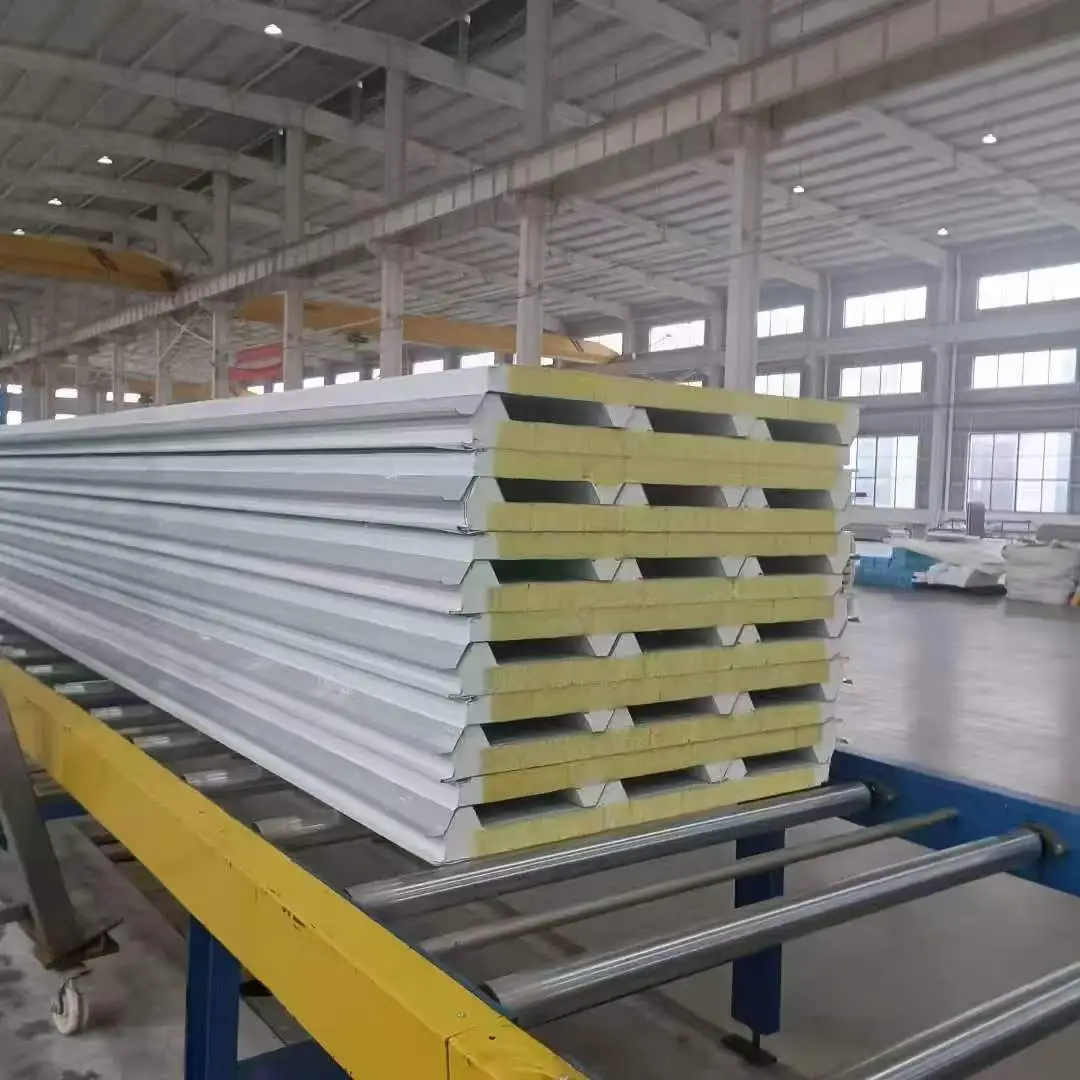

Roof Rock Wool Sandwich Panels, uga disebut panel komposit logam, kasusun saka rong lembaran madhep logam tipis sing diikat karo bahan inti sing entheng. Lembaran madhep biasane 0,4 mm nganti 0,8 mm lan bisa uga baja galvanis, baja dilapisi warna, baja dilapisi Al-Zn, utawa paduan aluminium. Bahan inti dipilih adhedhasar safety geni, insulasi termal, lan syarat anggaran. Pilihan inti sing umum yaiku rock wool, polyurethane kaku (PU), lan polystyrene (EPS). Facings lan inti diikat karo adesif, mbentuk struktur kulit sing ditekan. Facings logam nindakake pasukan tensile lan compressive, nalika inti nransfer stress geser lan tetep facings dipisahake, asil ing rigidity lentur dhuwur relatif kanggo bobot panel.
Roof Rock Wool Sandwich Panels umume 50 mm kanggo 200 mm nglukis karo jembaré efektif saka 900 mm kanggo 1000 mm. Panel sandwich PU sawetara saka 30 mm kanggo 100 mm nglukis karo jembaré efektif saka 1000 mm. Panel sandwich EPS kasedhiya saka 50 mm kanggo 250 mm nglukis karo jembaré efektif 1150 mm utawa 1200 mm. Dawane panel umume nganti 12.000 mm, lan dawa khusus bisa diprodhuksi miturut syarat proyek.
| Indikator Kinerja | Polyurethane (PU) inti | Inti Wol Batu | Polystyrene (EPS) inti | Referensi standar |
|---|---|---|---|---|
| Kapadhetan inti | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Konduktivitas termal | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Diukur ing suhu sekitar |
| Kekuwatan Bond | ≥0,09 MPa | > 0,06 MPa | > 0,1 MPa | Between facing and core |
| Kinerja Pembakaran | Kelas B1 | Kelas A (Non-combustible) | Kelas B2 | GB 8624 |
| Rating tahan geni | Ora ditemtokake | ≥60 min kanggo kekandelan ≥80 mm | Ora ditemtokake | Diverifikasi dening tes geni |
| Kapasitas Beban Fleksibel | ≥0,5 kN/m ing L₀/200 | ≥0,5 kN/m ing L₀/250 | ≥0,5 kN/m ing L₀/250 | Watesan defleksi |
| Kekandelan umum | 30–100 mm | 50–200 mm | 50–250 mm | Bisa disesuaikan |
| Jembar efektif | 1000 mm | 900–1000 mm | 1150–1200 mm | Jembar standar |
Panel tumindak kaya I-beam. Facings logam tumindak minangka flanges, nggawa tekanan tensile lan compressive. Inti tumindak minangka web, nransfer gaya geser. Tambah kekandelan inti mundhakaken rigidity lentur tanpa nambah bobot pinunjul amarga Kapadhetan inti kurang. Kabeh telung jinis inti dibutuhake kanggo nyukupi kapasitas beban lentur minimal 0,5 kN/m miturut watesan defleksi sing ditemtokake. Panel wol rock lan EPS diuji ing L₀/250, dene panel PU diuji ing L₀/200.
syarat kekuatan Bond beda-beda miturut jinis inti. Panel EPS mbutuhake kekuatan ikatan ing ndhuwur 0,1 MPa, panel PU paling sethithik 0,09 MPa, lan panel wol rock ing ndhuwur 0,06 MPa. Sajrone tes kulit, materi inti sing isih ana ing pasuryan kudu disebarake kanthi rata lan nutupi paling ora 85% saka wilayah sing diikat. Keperluan iki mbantu konfirmasi manawa facings lan inti terus bisa digunakake minangka unit siji.
Prilaku geni ditemtokake utamane dening inti. Inti wol rock ora gampang kobong lan menehi rating tahan geni paling sethithik 60 menit nalika ketebalan 80 mm utawa luwih. Inti PU bisa nggayuh kelas tahan api kelas B1. Inti EPS dirating Kelas B2 lan diwatesi ing wilayah sing nduweni syarat safety geni sing kurang. Kode geni proyek kudu nuntun pilihan inti.
Inti PU menehi konduktivitas termal paling murah ing 0,027 W / (m · K) utawa kurang, banjur EPS ing 0,041 W / (m · K) lan wol rock ing 0,045 W / (m · K). Seleksi kudu ngimbangi target insulasi, rating geni, lan anggaran. Kanggo syarat insulasi sing diwenehake, panel PU bisa luwih tipis tinimbang panel EPS utawa wol rock.
Panel inti wol rock cocok kanggo bangunan sing mbutuhake bahan amplop sing ora bisa diobong, kayata pabrik industri kanthi resiko geni dhuwur, bangunan umum, kamar resik, lan wilayah sing kode geni mrentahake bahan Kelas A. Padha uga nyedhiyakake panyerepan swara sing apik, sing migunani ing lingkungan sing rame.
Panel inti PU cocok kanggo proyek ing ngendi insulasi termal maksimal dibutuhake ing kekandelan winates, kayata panyimpenan kadhemen, gudang sing dikontrol suhu, lan bangunan hemat energi. Rating geni B1 ndadekake dheweke bisa ditampa ing akeh aplikasi, nanging peraturan geni lokal kudu dikonfirmasi.
Panel inti EPS minangka pilihan ekonomi kanggo bangunan kanthi syarat safety geni sing kurang, kayata struktur sementara, bangunan pertanian, lan sawetara gudang. Padha nyedhiyakake insulasi sing apik kanthi biaya sing luwih murah, nanging rating B2 mbatesi panggunaan ing wilayah sing dikuwasani utawa berisiko tinggi.
Wol rock minangka siji-sijine pilihan sing ora gampang kobong ing antarane telu lan menehi tahan geni sing paling dhuwur. PU bisa entuk B1, dene EPS yaiku B2. Kanggo bangunan kanthi kode geni sing ketat, wol rock biasane dibutuhake.
Ya, panel sandwich bisa digunakake kanggo tembok lan atap, nanging panel gendheng mbutuhake fitur tambahan kayata profil sing luwih kuat, desain saluran sing luwih apik, lan resistensi angin sing luwih dhuwur. Konfirmasi karo pabrikan yen panel sing dipilih memenuhi syarat beban gendheng.
PU nawakake insulasi termal sing luwih apik saben unit kekandelan lan kekuatan ikatan sing luwih dhuwur, nanging biaya luwih akeh. EPS luwih entheng lan luwih murah. Yen target insulasi bisa ditemokake karo panel EPS sing luwih kenthel, bisa uga dadi pilihan sing luwih ekonomis. Petungan termal kudu nuntun keputusan kasebut.
Standar sing relevan kalebu JC / T 868 kanggo panel sandwich poliuretan sing nganggo logam, JC / T 869 kanggo panel sandwich wol rock sing ngadhepi logam, lan JC / T 689 kanggo panel sandwich polystyrene sing ngadhepi logam. Spesifikasi proyek lan kritéria ditampa kudu ngrujuk menyang dokumen kasebut.
