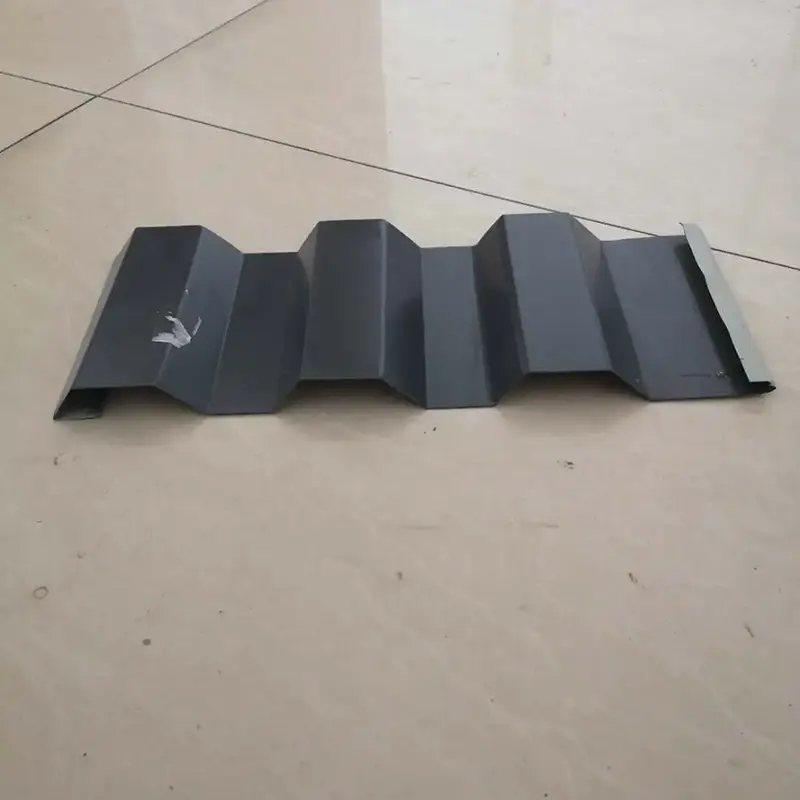

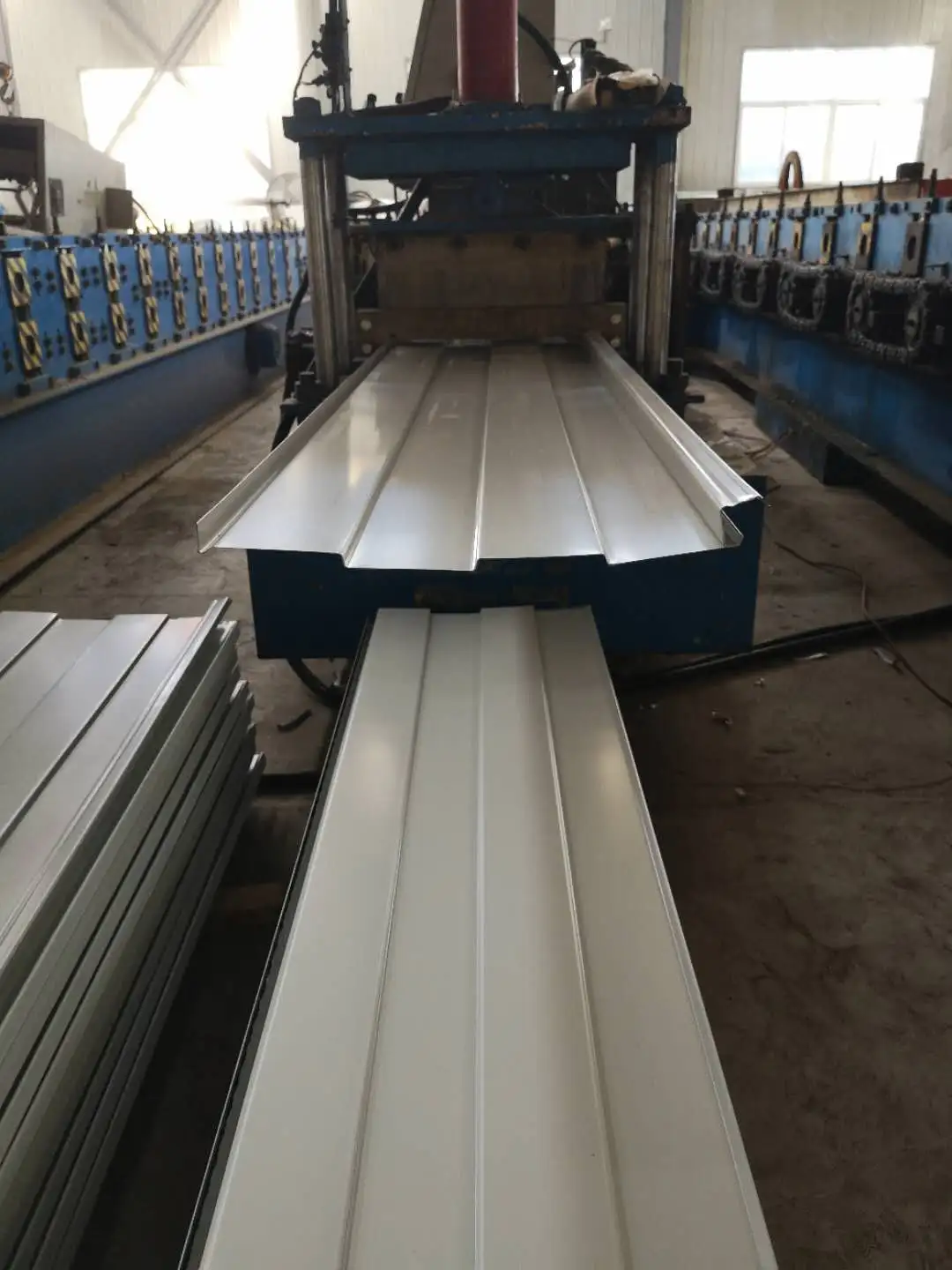

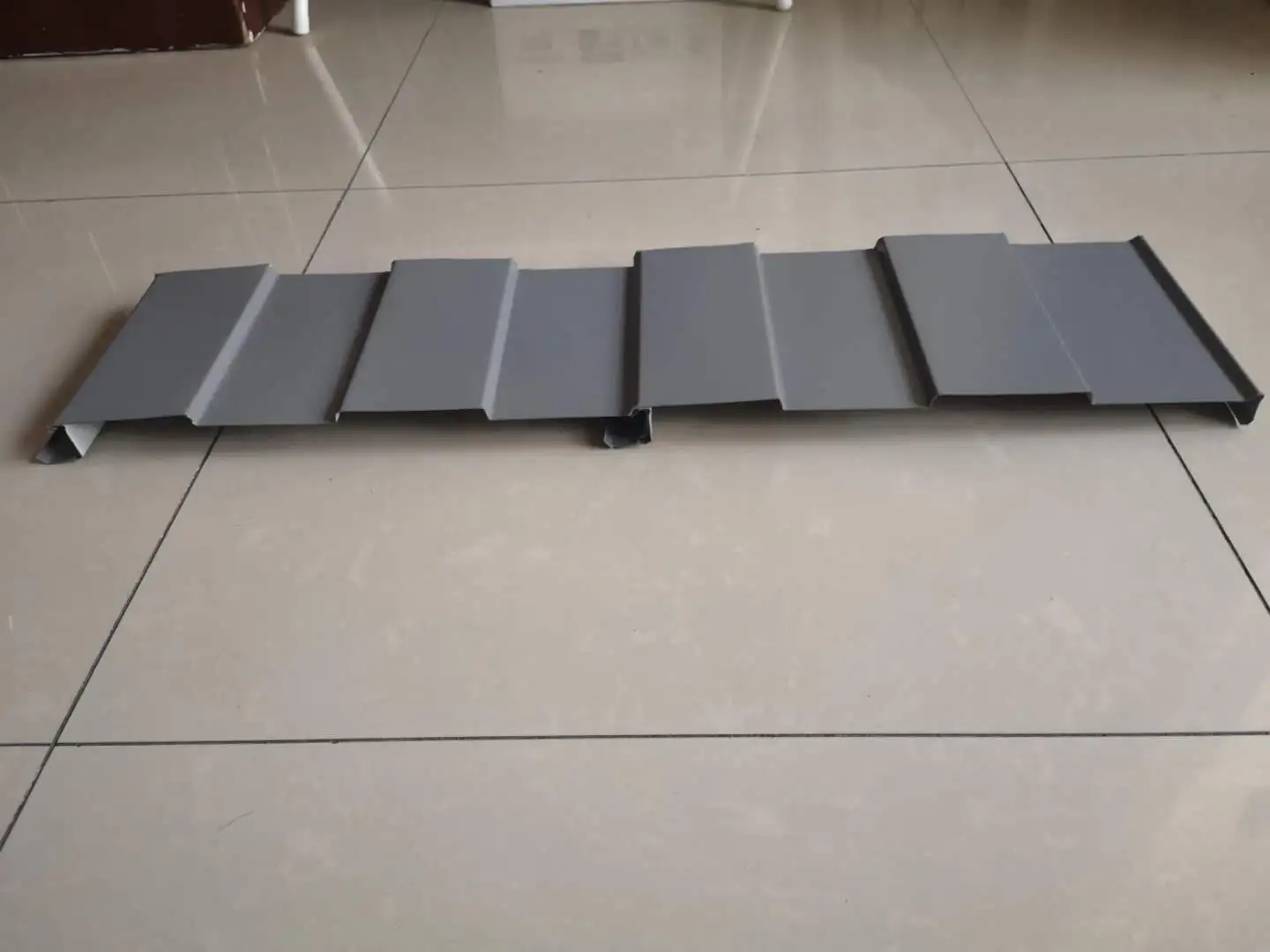

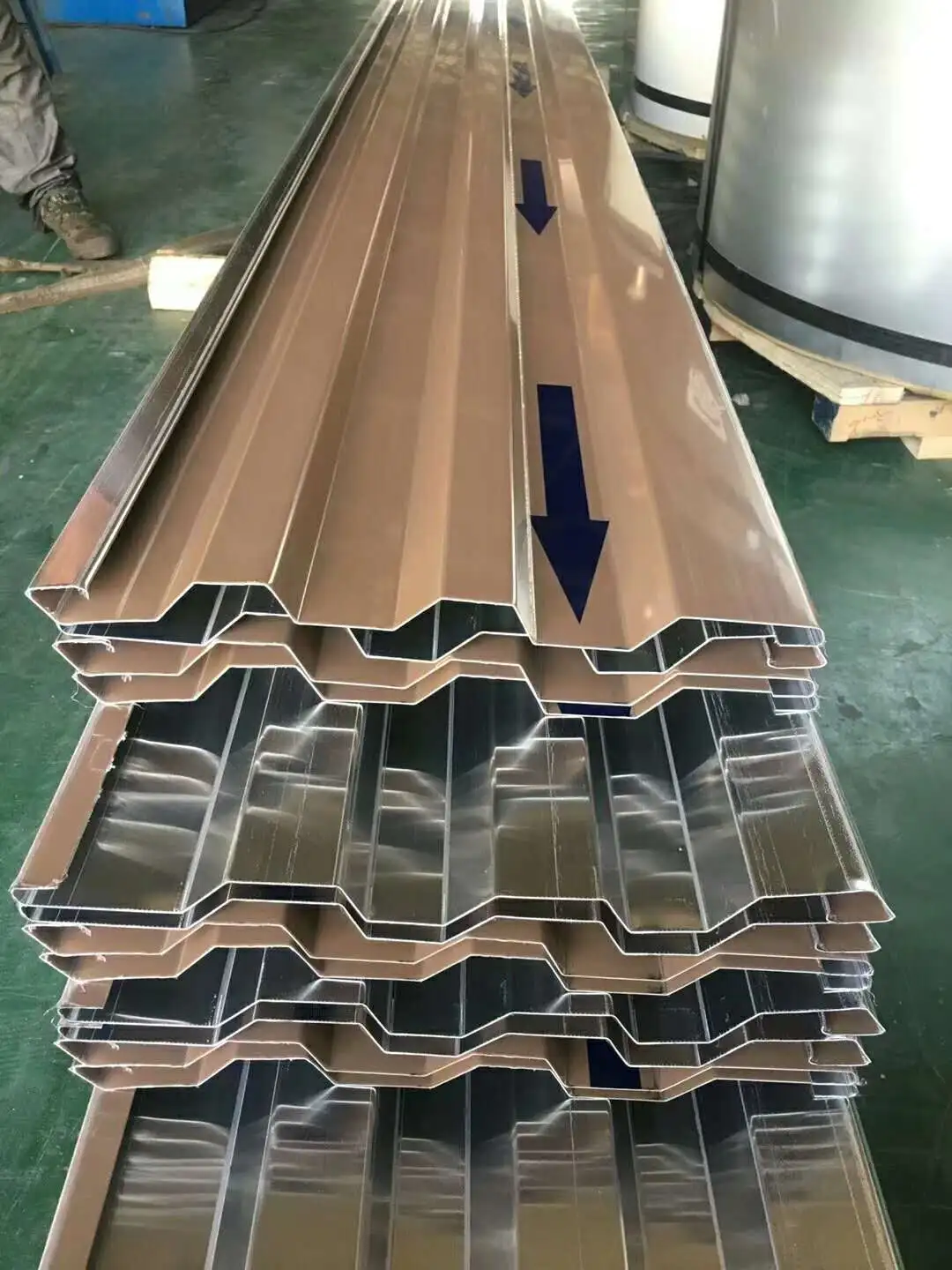

Panel baja dilapisi warna sing didhelikake, uga disebut panel roofing sing didhelikake utawa didhelikake-klip, yaiku lembaran profil sing dibentuk saka baja sing dilapisi warna. Lagi tetep kanggo purlins gendheng karo cocog galvanis utawa aluminium kurung alloy tinimbang ngawut-awut kapapar. Urutan sambungan melu fastening krenjang ndhelikke kanggo purlins, melu panel wadon rib karo rib tengah krenjang, lan banjur ngunci lapisan karo mesin seaming kanggo nggawe joints nyenyet antarane panel jejer. SENBO mrodhuksi profil kasebut ing garis pembentuk gulungan khusus lan mriksa dimensi utama kayata dhuwur iga, jembar efektif, lan ambane ngunci sajrone produksi.
Bentenipun utama saka roofing baja werna-dilapisi standar dumunung ing cara fastening. Panel konvensional dijamin karo ngawut-awut nutul dhewe sing nembus lumahing panel, mbutuhake sealant ing saben bolongan meneng. Panel sing didhelikake-fastener gumantung ing kurung interlocking tinimbang, sing tegese lumahing tetep bebas saka penetrasi. Pendekatan iki nambah waterproofing, nyuda resiko karat long-term ing titik fastener, lan menehi gendheng katon resik.
| Tipe Profil | Dhuwur Iga (mm) | Jembar efektif (mm) | Jembar Unfolded (mm) | Panggunaan Material | Aplikasi Khas |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Pabrik gedhe, bandara, stadion |
| Model 820 | 50 | 820 | 1000 | 82% | Pabrik industri cilik nganti medium |
| CC-750 (YX41-250-750) | 41 | 750 | Ora kadhaptar | Ora kadhaptar | Panggonan gedhe-span; adhedhasar teknologi Australia |
| Indikator Kinerja | Parameter / Spesifikasi | pangandikan |
|---|---|---|
| Kelas Bahan Dasar | Q235B, Q345, baja kekuatan dhuwur (kelas 550 MPa) | Gumantung ing jinis profil |
| Kekandelan umum | 0,3–1,0 mm | Standar 0,5-0,6 mm |
| Profil khas | YX51-380-760 (Jiaochi 760), YX50-410-820 | Jembar efektif 760 mm utawa 820 mm |
| Metode Sambungan | Klip-kunci utawa seaming sing didhelikake | Ora penetrasi meneng ing lumahing panel |
| Pull-metu Resistance | ≥200 kg | Nilai sing diukur kanggo klip panel |
| Panjang Panel Tunggal | Nganti 100 m | Ndhukung ekspansi lan kontraksi termal |
| Lingkup Aplikasi | Pabrik industri gedhe, bangunan umum | Ora cocok kanggo atap mlengkung kanthi radius R <50 m |
Amarga permukaan panel baja dilapisi warna sing didhelikake ora duwe penetrasi pengikat, sistem kasebut ngindhari jalur bocor umum sing ditemokake ing atap pengikat. Ing sistem tradisional, sealant ing bolongan sekrup bisa tuwa lan retak liwat wektu, ngidini banyu ingress. Profil Jiaochi 760, kanthi dhuwur iga 71 mm lan jarak iga 380 mm, mbantu banyu udan kanthi cepet saka lembah menyang eaves. Nalika lapisan ditutup karo mesin seaming, interlock sisih menehi alangi terus-terusan marang entri banyu. Ora ana bolongan lumahing uga nyuda potensial karat wiwit ing fasteners.
Kurung sing nyekel panel menyang purlins dirancang kanggo nolak uplift. Sajrone proyek fotovoltaik warna-baja-atap 5 MW ing Bandara Internasional Bao'an Shenzhen, tekanan angin ing lokasi kasebut tekan 0,75 kN/m². Tes tarik-metu ing klip sing didhelikake nyathet kekuwatan tarik 200 kg, sing cocog karo syarat safety. Panel klip sing didhelikake YX41-250-750 nggunakake baja kanthi kekuatan ngasilake paling ora 550 MPa lan ambane ngunci luwih saka 5,2 mm. Saben rib interlocking wis anchored dening clip mbenakake, kang mbenakake kemampuan gendheng kanggo nangani angin lan salju kathah.
Klip mbenakake ngidini panel gendheng geser ing sadawane lereng nalika logam ngembang lan kontrak karo owah-owahan suhu. Panel tetep melu klip sajrone gerakan iki, supaya sambungan antarane gendheng lan struktur tetep stabil. Iki ngidini dawa panel terus-terusan ngluwihi 100 meter tanpa perlu tumpang tindih transversal, sing migunani kanggo atap sing amba.
Sistem iki nggunakake panel pabrik-prefabrikasi sing interlocked ing situs. Sawetara profil klip sing didhelikake, kayata CC-750, ora mbutuhake mesin seaming khusus, sing bisa nyuda tenaga kerja lan nyepetake wektu instalasi. Simpenan kumparan bisa dipotong nganti dawa ing situs kerja, mbisakake panel siji luwih saka 100 meter lan nyuda jumlah puteran pungkasan. Pendekatan iki uga nyuda resiko bocor ing sendi transversal.
Interlock sisih dibentuk kanthi mekanik kanthi mesin seaming. Gabungan sing diasilake cukup nyenyet kanggo nolak entri banyu ing kahanan normal. Desain slope gendheng lan saluran banyu sing tepat uga mbantu mindhah banyu saka lapisan kanthi cepet.
Umume profil pengikat sing didhelikake ditrapake kanggo atap radius sing lurus utawa gedhe banget. Radius kelengkungan minimal gumantung saka profil panel lan kekandelan materi. Kanggo aplikasi sing mlengkung, priksa karo pabrikan sadurunge pesen.
Fasteners kapapar mbutuhake sealant ing saben bolongan meneng. Sajrone wektu, sealant bisa ngrusak lan nggawe jalur bocor. Pengikat sing didhelikake ngilangi titik pangopènan iki lan nyuda risiko entri banyu lan karat ing saubengé bolongan meneng.
Tes tarik-metu ing klip bisa ditindakake ing situs utawa ing laboratorium. Nilai sing diukur kudu dibandhingake karo beban angkat angin desain kanggo lokasi bangunan. Pemasok bisa nyedhiyakake data tes utawa mbantu verifikasi khusus proyek.
Sadurunge dikirim, panel dipriksa kanggo geometri profil, ambane ngunci, kondisi lapisan permukaan, lan akurasi dimensi. Sertifikat pabrik kanggo baja dasar kudu kasedhiya, bebarengan karo laporan kanggo kekuatan tarik klip yen dibutuhake. Sajrone instalasi, mriksa titik ing keterlibatan lapisan lan keselarasan klip mbantu njamin kualitas sing konsisten.
