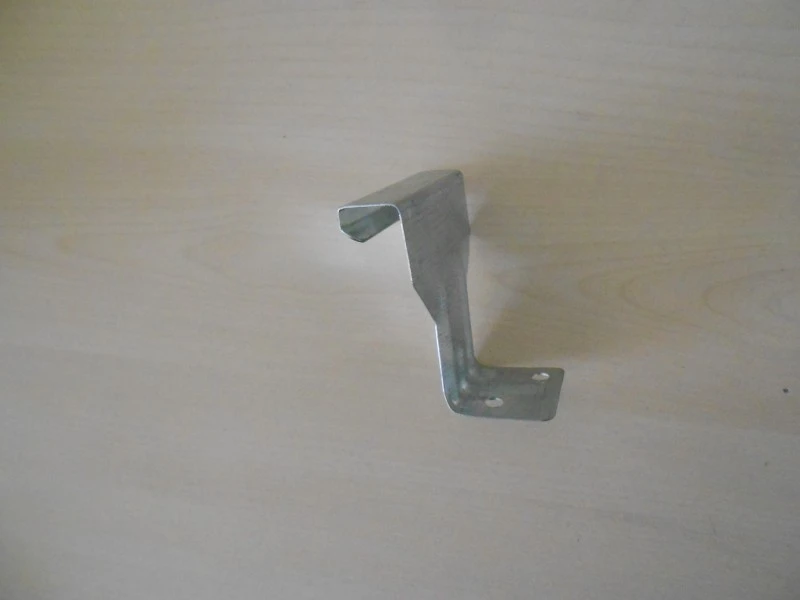

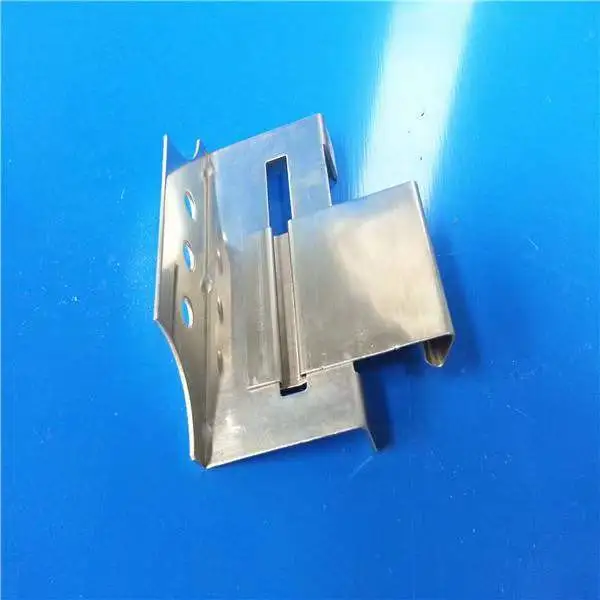

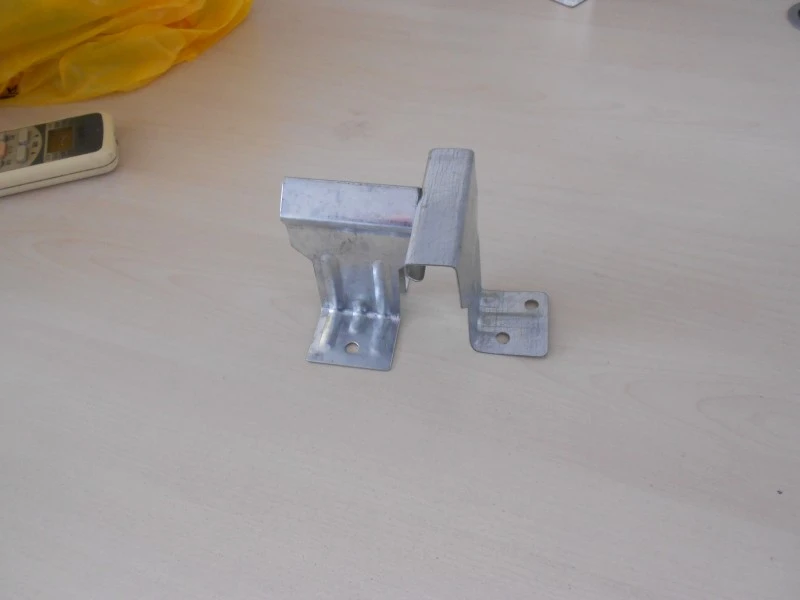

Fasteners Klip Didhelikake nyedhiyakake sambungan sing didhelikake ing antarane panel bangunan lan struktur sing ndhukung. Klip kasebut nganggo iga dhasar sing dipasang ing purlin utawa krenjang, nahan panel tanpa sekrup liwat permukaan panel. Pendekatan iki ndadekake kabeh fasteners nang lapisan panel, menehi njaba resik lan njabut path bocor gadhah ngawut-awut lan sealant kapapar. SENBO nyedhiyakake klip kasebut kanthi mriksa dimensi ing ambane slot, dawa sikil, lan kekandelan materi, lan proses produksi kalebu uji coba kekuatan keterlibatan.
Klip kasebut digawe saka stainless steel 304 minangka standar, kanthi 430 lan 201 kasedhiya kanggo anggaran tartamtu. Baja Q235B kanthi galvanizing hot-dip digunakake kanggo klip struktur sing luwih abot. Klip stainless steel diprodhuksi kanthi mencet utawa stamping saka bahan strip. Klip Q235B biasane digawe saka piring sing digulung panas kanthi kekandelan minimal 5 mm lan dibentuk kanthi tekanan kadhemen hidrolik kanggo njaga kekuatan lan akurasi dimensi.
Klip dhuwur internal ditemtokake dening ambane slot panel. Dhuwur internal umum saka 2,6 mm nganti 10 mm, kanthi dawa sikil 7,5 mm lan kekandelan materi saka 0,5 mm nganti 1,5 mm kanggo stainless steel. Diameter bolt yaiku 12 mm kanthi tingkat kekuatan paling sethithik 8,8. Klip diklasifikasikake miturut aplikasi dadi klip panel tembok, klip panel atap, lan klip panel lantai. Miturut materi, dipérang dadi klip stainless steel lan klip baja galvanis panas-dip.
| Item | Parameter / Spesifikasi | Referensi utawa Cathetan |
|---|---|---|
| Bahan Dasar | 304 stainless steel / Q235B baja hot-rolled | Bahan sing dipilih kanthi aplikasi |
| Ketebalan Material | 0,5-1,5 mm kanggo stainless steel; ≥5 mm kanggo kabeh komponen baja | Gumantung ing jinis produk |
| Klip Dhuwur Internal | 2,6–10 mm | Kudu cocog karo slot panel |
| Dawane sikil | 7,5 mm | Ukuran khas |
| Spesifikasi Bolt | M12, kelas kekuatan ≥8.8 | Kanggo sambungan struktural |
| Ketebalan Galvanizing | ≥150 g/m² saben sisih | Hot-dip galvanis Q235B |
| Tahan Slip | Δ ≤ 7,0 mm ing 7,0 kN; Δ ≤ 0,5 mm ing 10,0 kN | Per GB 15831 lan standar industri |
| Integritas Struktural | Ora gagal ing 25,0 kN | Per GB 15831 lan standar industri |
| Torsional Rigidity | θ ≤ 4° ing torsi 900 N·m | Kanggo couplers sudhut tengen |
| Tes Torsi | Ora ana kegagalan ing ≥65 N·m | Resistansi torsi klip |
Syarat mekanik kanggo klip sing didhelikake adhedhasar GB 15831 lan standar industri sing gegandhengan. Tes tahan slip mbutuhake pamindahan ora luwih saka 7,0 mm ing beban 7,0 kN, lan ora luwih saka 0,5 mm ing 10,0 kN. Klip kudu ora gagal ing 25,0 kN. Kaku torsi mbutuhake sudut ora luwih saka 4 derajat ing torsi 900 N·m. Klip kadhemen kabeh baja sing diuji dening SENBO memenuhi watesan kasebut.
Klip baja tahan karat 304 wis diuji coba semprotan uyah lan nuduhake resistensi karat sing cocog kanggo cahya ruangan. Klip Q235B galvanis hot-dip nggawa lapisan seng minimal 150 g/m² saben sisih, sing menehi proteksi jangka panjang ing kahanan atmosfer normal. Pilihan materi kudu cocog karo lingkungan proyek.

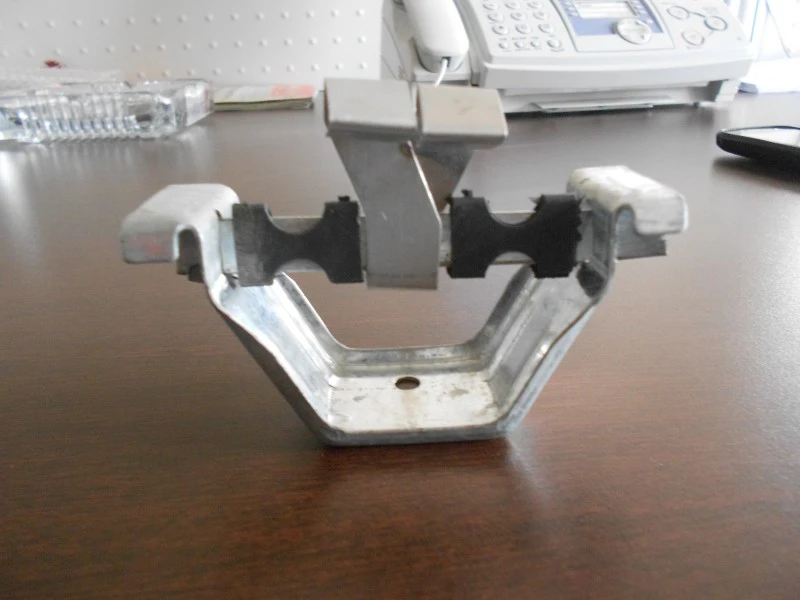

Ing atap jahitan sing ngadeg, klip sing didhelikake nahan panel menyang braket dhukungan tanpa penetrasi permukaan. Iki ngidini panel gendheng kanggo mindhah kanthi ekspansi termal lan kontraksi nalika tetep tetep ing klip. Asil punika lumahing gendheng karo ora bolongan meneng kapapar, kang nyuda kasempatan saka ingress banyu lan mbenakake waterproofing long-term. Cara ndhelik-klip digunakake ing sistem jahitan ngadeg 360 ° kanggo atap industri gedhe.
Kanggo panel tembok, Concealed Clip Fasteners ngidini instalasi tanpa kuku, supaya permukaan panel tetep resik. Ing rakitan trim jendhela, sambungan sing didhelikake nutupi pinggiran potong panel sing dilapisi warna, nglindhungi saka kontak udan langsung lan nyuda resiko karat ing pinggir. Cara instalasi iki nyukupi syarat tampilan arsitektur.
Pemasok kudu menehi sertifikat materi kanggo stainless steel utawa baja galvanis. Laporan tes kanggo resistensi slip, integritas struktur, lan kaku torsi kudu kasedhiya yen dibutuhake dening proyek kasebut. Pemeriksaan panampa ing situs kudu verifikasi dimensi, bahan bahan, lan kondisi permukaan. Kanggo pesenan gedhe, klip sampel bisa dites kanggo konfirmasi engagement karo profil panel nyata.
Dhuwur internal klip kudu cocog karo ambane slot panel sing digunakake. Ukur slot panel utawa deleng spesifikasi pabrikan panel. Klip sing dhuwur banget bakal nyegah keterlibatan lengkap, dene sing cendhak banget bisa ngidini obah utawa dipisahake.
Klip sing didhelikake dirancang kanggo panel kanthi profil slot utawa jahitan sing kompatibel. Panel logam kanthi jahitan ngadeg utawa pinggiran interlocking bisa digunakake kanthi apik. Sawetara panel adhedhasar kayu uga bisa nggunakake klip didhelikake yen slot wis machined bener. Tansah konfirmasi kompatibilitas karo loro panel lan supplier klip.
Klip baja tahan karat, utamane kelas 304, menehi ketahanan korosi sing luwih apik lan luwih disenengi kanggo lingkungan pesisir utawa lembab. Klip baja galvanis luwih kuwat lan asring digunakake kanggo sambungan struktural sing abot, nanging lapisan seng bisa uga ora tahan suwe ing atmosfer sing agresif. Pilihan gumantung ing cahya lingkungan project lan syarat mbukak.
Ya, klip sing didhelikake digunakake ing wilayah angin gedhe, utamane ing sistem atap jahitan sing ngadeg. Klip kudu diwenehi jarak miturut beban angin desain, lan materi klip lan kekandelan kudu cukup. Petungan angkat angin kudu ditindakake kanggo proyek tartamtu.
